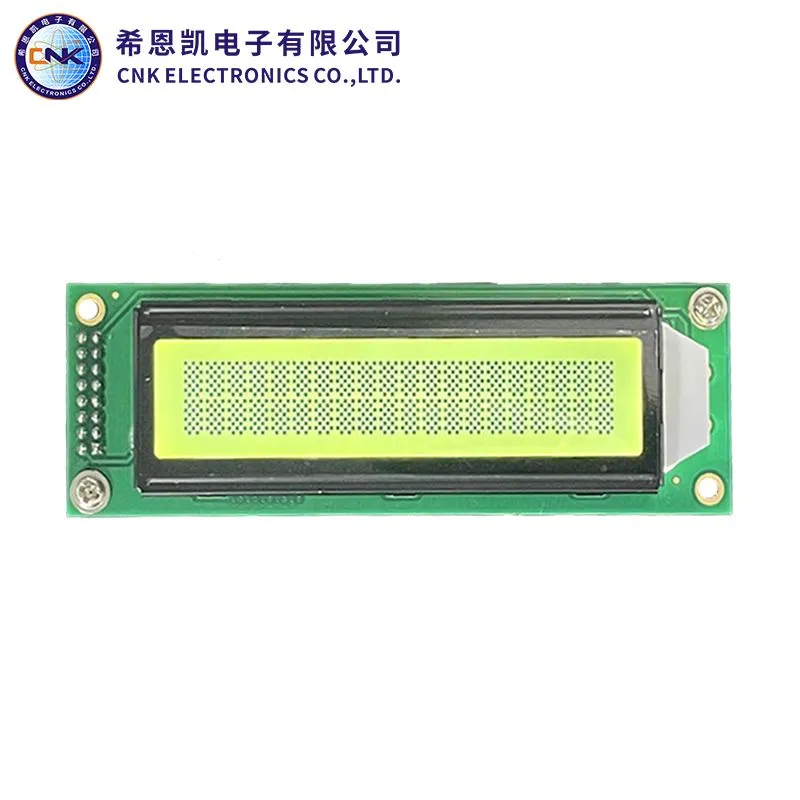

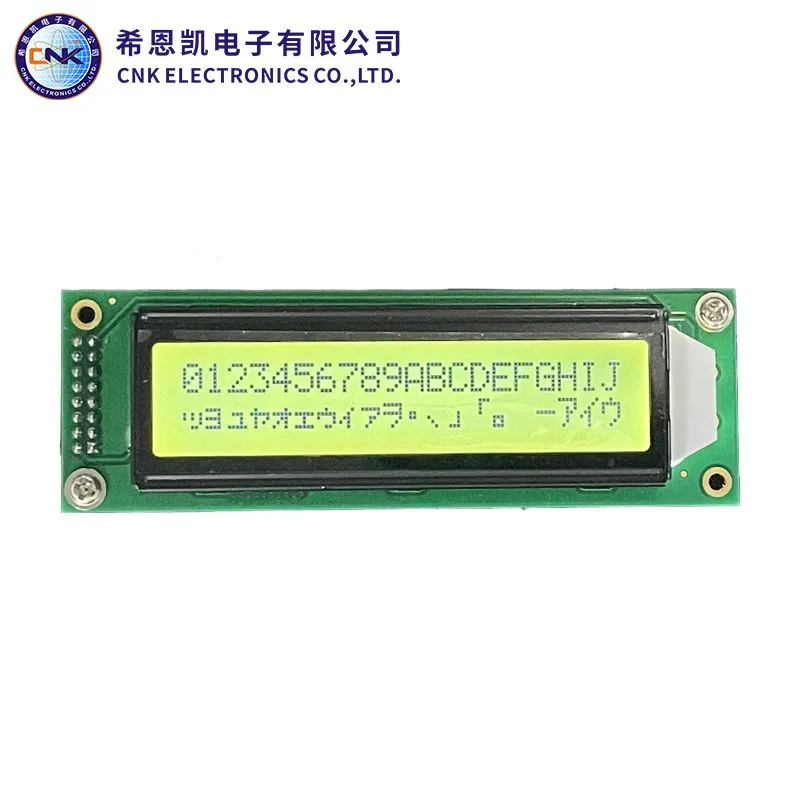

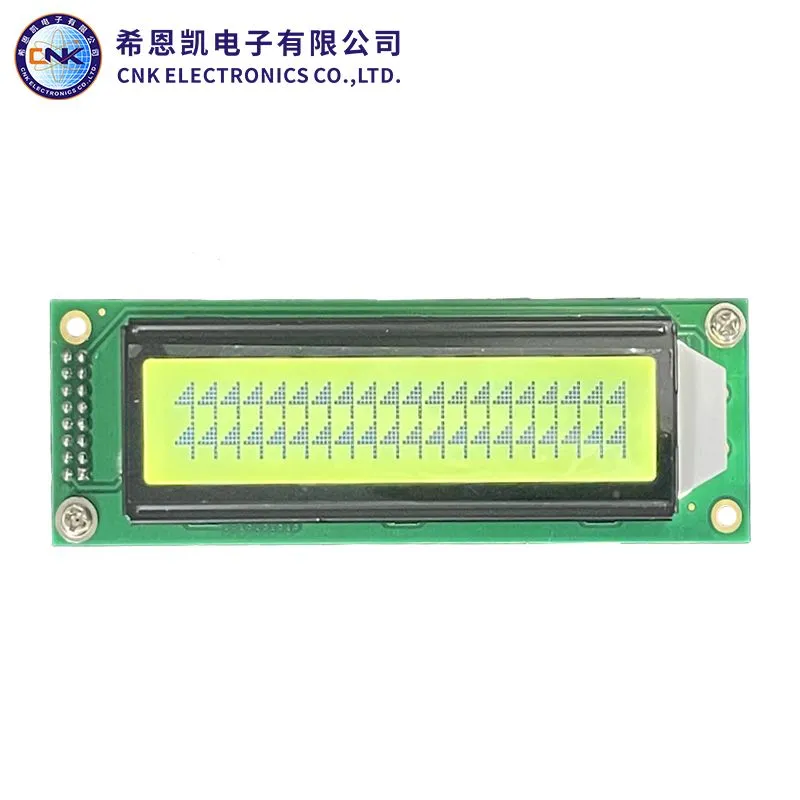

1602 LCD ekranı, adətən, aşağı işıqlı şəraitdə daha yaxşı görünmə üçün arxa işığı ehtiva edir və Hitachi HD44780 və ya uyğun bir çip kimi quraşdırılmış bir nəzarətçi çipinə malikdir. Bu nəzarətçi, ekranı idarə etmək üçün tələb olunan bir çox aşağı səviyyəli funksiyaların bir çoxunu idarə etdiyi üçün ekranı xarici mikroiontrolçular və ya digər cihazlarla qarışdırmaq vəzifəsini asanlaşdırır.
1602 LCD ekranı istifadə etmək üçün, adətən, məlumat / əmr seçimi kimi funksiyalar üçün nəzarət xətləri ilə yanaşı paralel məlumat xətləri (adətən 4 və ya 8 məlumat xətti (adətən 4 və ya 8 məlumat xətti) və ekrana nəzarət xətləri ilə yanaşı, onu mikroiontroller və ya başqa bir elektron cihaza qoşulmalısınız. Daha sonra ekranda göstərilənləri, məsələn, mətn nümayiş etdirilməsi və ya xüsusi simvol göstərmək kimi görüntüləri idarə etmək üçün ekrana əmrlər və məlumatlar göndərirsiniz.
Proqramlaşdırma, adətən, ekrana başlamaq, istənilən istənilən xüsusiyyətləri qurmaq və göstərmək istədiyiniz mətni və ya digər məlumatları göndərmək üçün interfeys üzərində konkret əmrlər və məlumatların ardıcıllığı göndərməyi əhatə edir.
Ümumilikdə, 1602 simvol LCD displeyi, geniş tətbiqlərdə vizual rəy və ya məlumat çıxışı təmin etmək üçün sadə və effektiv bir yol təqdim edən, elektronika layihələrində çox yönlü və geniş istifadə olunan bir komponentdir.
Maddə |
Məzmunu |
Modul ölçüsü |
58 (w) x32 (h) × 13.5 (t) mm |
Ekran görünüşü |
38 (w) × 16 (h) mm |
LCD növü |
STN / Y-G / Müsbət / Transfiektiv |
Bucağa bax |
Saat 6 |
Sürücü icması |
ST7066 / ST7065 və ya bərabərdir |
Arxa işıq sürücü növü |
Güc / 3.3 +/- 0.2v / y-g |
DC DC dövrə |
Quraşdırmaq |
Ağırlıq |
Tbd |
