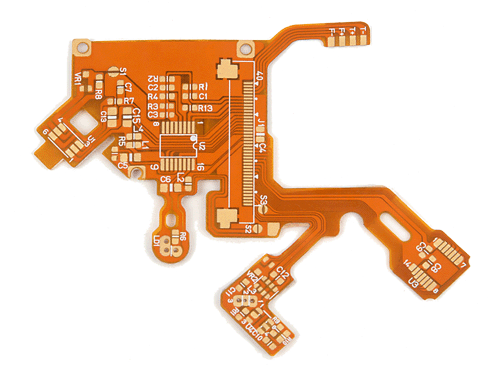

FPC Kabel Layout Dizayn Xüsusiyyətləri: qırılmanın qarşısını alır, aralıq təmas və sabit HD ekran ötürülməsini təmin edir

Ultimate vizual təcrübələri həyata keçirən ağıllı cihazların dövründə yüksək dəqiqlikli ekran keyfiyyəti kritikdir. Bununla birlikdə, məlumatlar, ekran uğursuzluqlarının əhəmiyyətli bir hissəsinin siqnal ötürmə məsələlərindən qaynaqlandığını göstərir. "Həyat xətti", FPC kabellərinin rasional düzeni dizaynı kimi məhsulun etibarlılığını və istifadəçi təcrübəsini birbaşa müəyyənləşdirir. Ümumi təlaşların qarşısını almaq üçün aşağıdakı əsas dizayn spesifikasiyalarına və kritik mülahizələrə əməl etmək:

Əsas dizayn xüsusiyyətləri: İnkişaf etmiş kabel etibarlılığı üçün əsas prinsiplər

Kabel qırılmasının qarşısını almaq üçün dəqiq əyilmə:

Minimum əyilmə radiusu: Kabel əyilməsi zamanı ≥5mm olmalıdır. Kiçik radio daxili dirijorlar üzərində həddindən artıq stresə səbəb olur, qırıq riskini xeyli artırır.

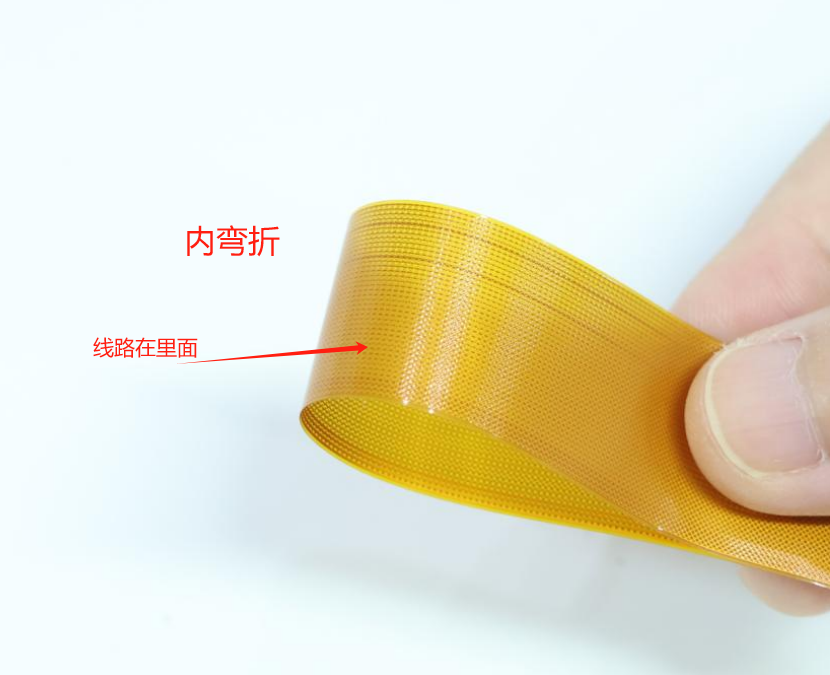

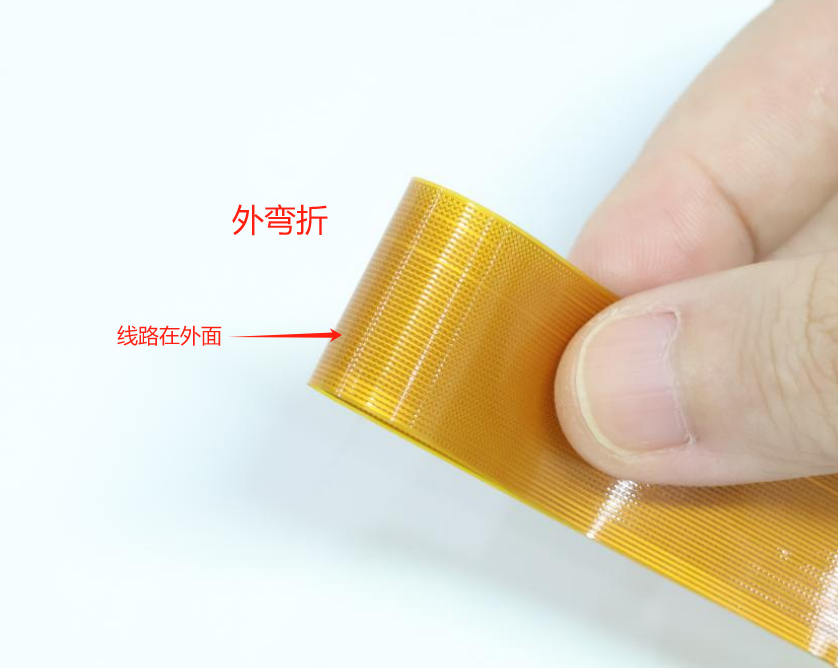

Tercih edilən əyilmə istiqaməti: daxili əyilmələr üzərində daxili əyilmələri prioritetləşdirin. Xarici, subyekt dirijorları, kabel ömrünün azaldılması, gərgin qüvvələrə meylli qüvvələr.

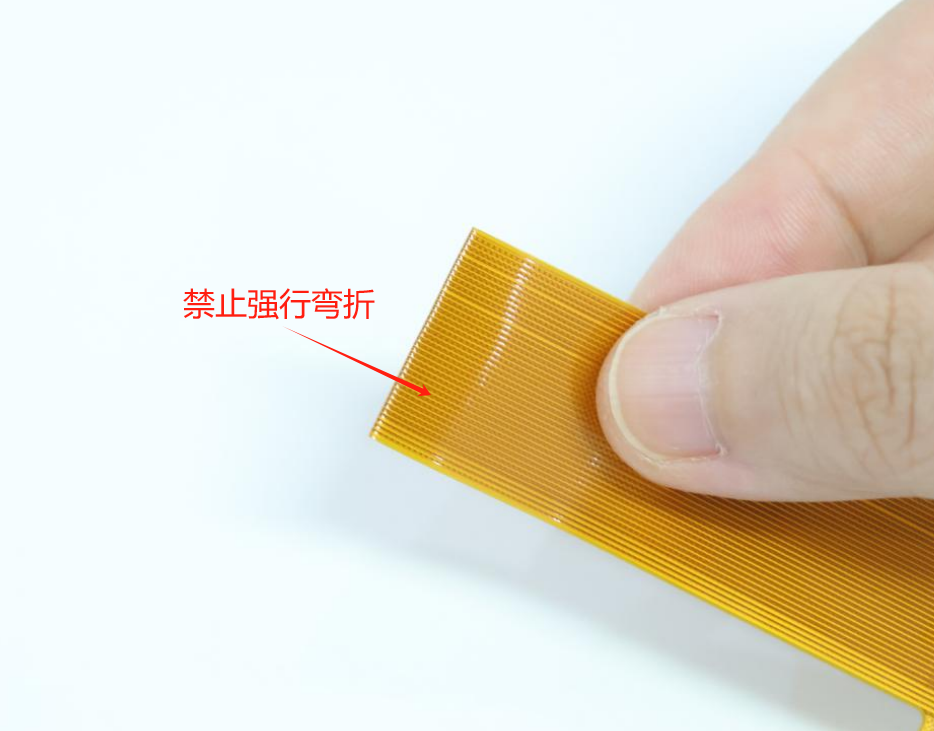

Təkrar çevikdən çəkinin: Eyni yerdə birdən çox əyilmələri ciddi şəkildə məhdudlaşdırın. Tək, dəqiq əyilmə əməliyyatları üçün məqsəd.

Dizayn Qeyd: mikroskopik əyilmə ziyanı tez-tez toplu uğursuzluqların gizli səbəbidir.

Vibrasiya müdaxiləsini aradan qaldırmaq üçün təhlükəsiz düzəltmə:

Əməliyyat vibrasiyası, bağlayıcı aralıq təmas və siqnal qeyri-sabitliyinə səbəb olan kabel etibarlılığı üçün böyük bir düşməndir.

Effektiv həll yolu: Çox nöqtədə kabel marşrutunu möhkəmləndirmək üçün yüksək etibarlılıq təzyiqinə həssas yapışan yapışqan lentdən istifadə edin. Bu, vibrasiya ilə əlaqəli uğursuzluqların qarşısını almaq üçün yüksək qiymətli bir tədbirdir.

Yüksək sürətli siqnal bütövlüyü üçün optimallaşdırılmış uzunluq:

4K / 8K yüksək qətnamə nümayişlərinin yayılması ilə, FPC məlumat ötürmə həcminin artması, siqnal keyfiyyəti üçün kabel uzunluğu tənqidi.

Tövsiyə olunan standart: Ekran məlumat ötürmə kabelləri ≤10 sm olmalıdır. Qısa məsafələr yüksək sürətlə, aşağı zərərli ötürülməsini təmin edir.

Genişləndirilmiş uzunluq protokolu: Struktur məhdudiyyətləri 20-30 sm kabel tələb edirsə, siqnal bütövlüyünü, sabitliyini və istehsal məhsuldarlığını yoxlamaq üçün ciddi toplu təsdiqləmə məcburidir.

Tənqidi mülahizələr:

 Ekran zədəsi və funksional məhdudiyyətlərdən qaçınmaq

TFT Ekran Qoruma Qaydası: Ekran panelinə tamamilə mexaniki stress tətbiq oluna bilməz! Xarici qüvvə və ya stres, geri dönməz "mura" (buludlama) qüsurlarına səbəb olur.

Dönmə məhdudiyyətlərini göstərin:

Qətnamələr ≤320x480:

Ümumiyyətlə tam RAM, ümumiyyətlə 90 ° görüntü fırlanmasını dəstəkləyən (çevik planlar və güc optimallaşdırılmasına imkan verir).

Qətnamələr> 320x480:

 Heç bir və ya məhdud daxili RAM səbəbindən 90 ° fırlanma ümumiyyətlə dəstəklənmir. Model xüsusi dəstək bizim FAE ilə təsdiqlənməlidir!

Image Girroring funksiyası: Ən çox göstərişlər, hardware (jumpers) və ya proqram əmrləri vasitəsilə şaquli / üfüqi görüntü dəstəkləyir. İcra üsulları və model uyğunluğu FAE ilə təsdiqlənməlidir!
