Arxa işıq sürücülük dizaynı: İşıqlandırıcı ekran keyfiyyəti üçün kritik təfərrüatlar

LCD ekranları dünyasında, bu, informasiya-təmiz bir monoxrom ekranı və ya canlı rəngli bir ekran olub-olmaması, arxa işığı vizual təqdimatının ruhudur. Bununla birlikdə, arxa işığın sürücülük sadəcə "işıq üçün gücləndirmə "indən daha mürəkkəbdir. Dizayn detallarına laqeyd yanaşma, ən yaxşı halda qeyri-bərabər parlaqlıq və korlanmış istifadəçi təcrübəsinə və ya ən pis halda qısaldılmış ekran ekranına səbəb ola bilər. Bu məqalə sabit və etibarlı ekran həlləri yaratmaq üçün mühəndislər mühəndisləri gücləndirən mühəndislərin əsas prinsiplərinə daxildir.

1. Daimi cari sürücülük: parlaqlıq vahidliyinin təməli

Arka işıqlı LEDlər daimi bir cari mənbə ilə idarə olunmalıdır! Bu, "eyni gərginlik altında müxtəlif modullar arasında uyğunsuz parlaqlıq" məsələsini həll etmək üçün əsasdır. LED-lər irəli gərginlikdə (VF) olan dəyişikliklər (tipik bir tərəfli dəyəri: 2.7-3.2v). Daimi gərginlik sürücüsü altında, bir qədər aşağı VF ilə LED-lər daha yüksək parlaqlıqla nəticələnən, daha yüksək VF olanlar isə dimmer olacaqdır. Davamlı cərəyan sürücülük, hər bir LED (adətən 15-20ma), monoxrom ekranlarında vahidliyini təmin etmək və rəng ekranlarında dəqiq rəng reproduksiyası ilə dəqiq bir şəkildə idarə edir.

2. Zamanlama idarəsi: "Ghosting" və "Flicking" nin qarşısını almaq

Bir LCD ekranı və ya yuxudan oyandıqda, daxili maye kristalları cavab vaxtı tələb edir və dərhal sabit bir ekran vəziyyətinə çatmır. Bu şərtlər çərçivəsində arxa işığı dərhal aktivləşdirmək istifadəçilərə xaotik "xəyal" və ya qeyri-sabit çırpınma görməyə səbəb olur. Əsas dizayn qaydaları:

Güc-on / oyanmaq: Arxa işıq yalnız ən azı 30 çərçivə və sabitləşdikdən sonra yalnız aktivləşdirilməlidir. Bu, istifadəçilərin sabit, aydın bir görüntü görməsini təmin edir.

Gücləndirici / Yuxu Bu ardıcıllığı geri qaytarmaq, bağlama zamanı anormal parlaq yamalar və ya "xəyal qırıqlığı" əsərlərinə səbəb ola bilər.

3. Dövrə dizaynı və parametrləri hesablanması: Təhlükəsizliyi və səmərəliliyi tarazlaşdırmaq

Ümumi sürücü dövrə topologiyalarına aşağıdakılar daxildir:

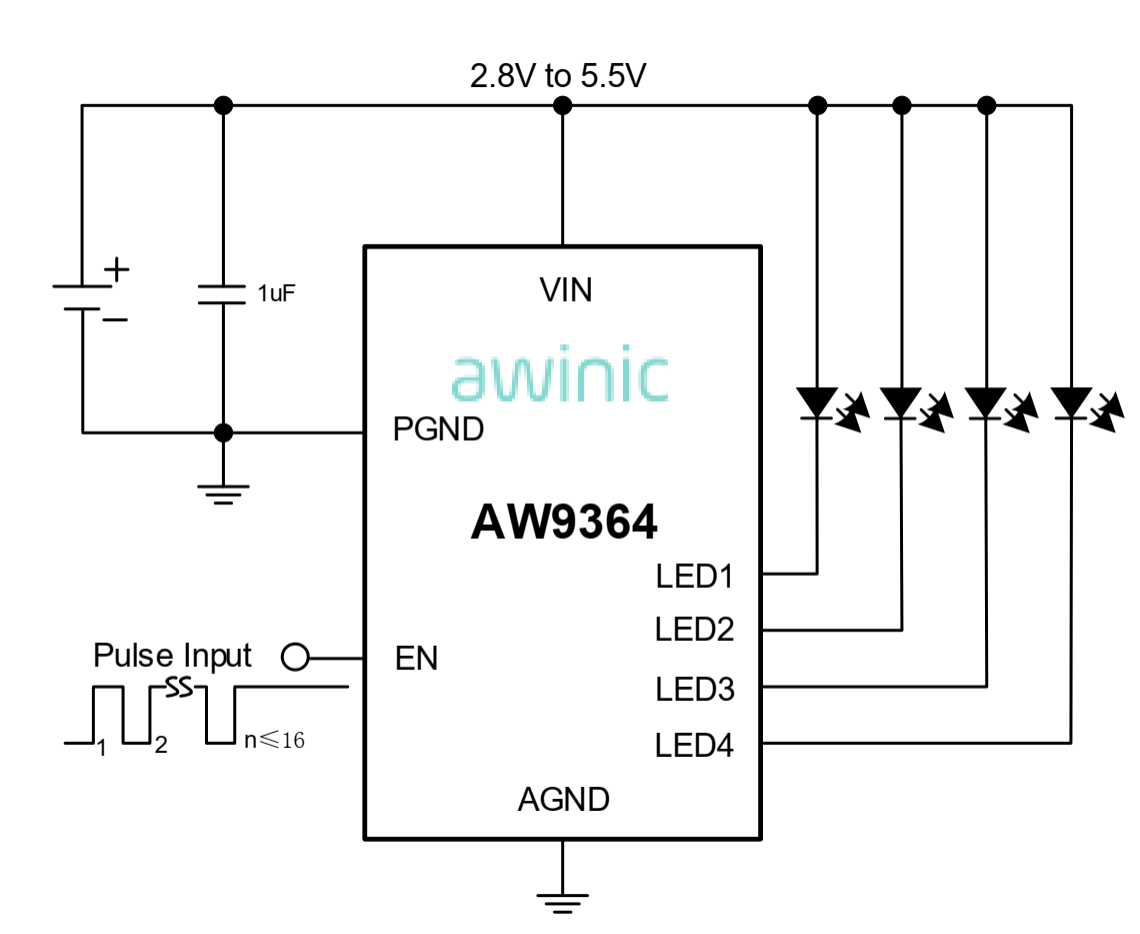

Tək LED paralel sürücüsü: Nisbətən sadə bir dizayn (bir LED-in uğursuzluğu bütövlükdə təsir göstərmir). Bununla birlikdə, cəmi sürücünün cari tələbi yüksəkdir (məsələn, paralel olaraq 8 LED-də 120-160MA @ 20ma / LED tələb olunur).

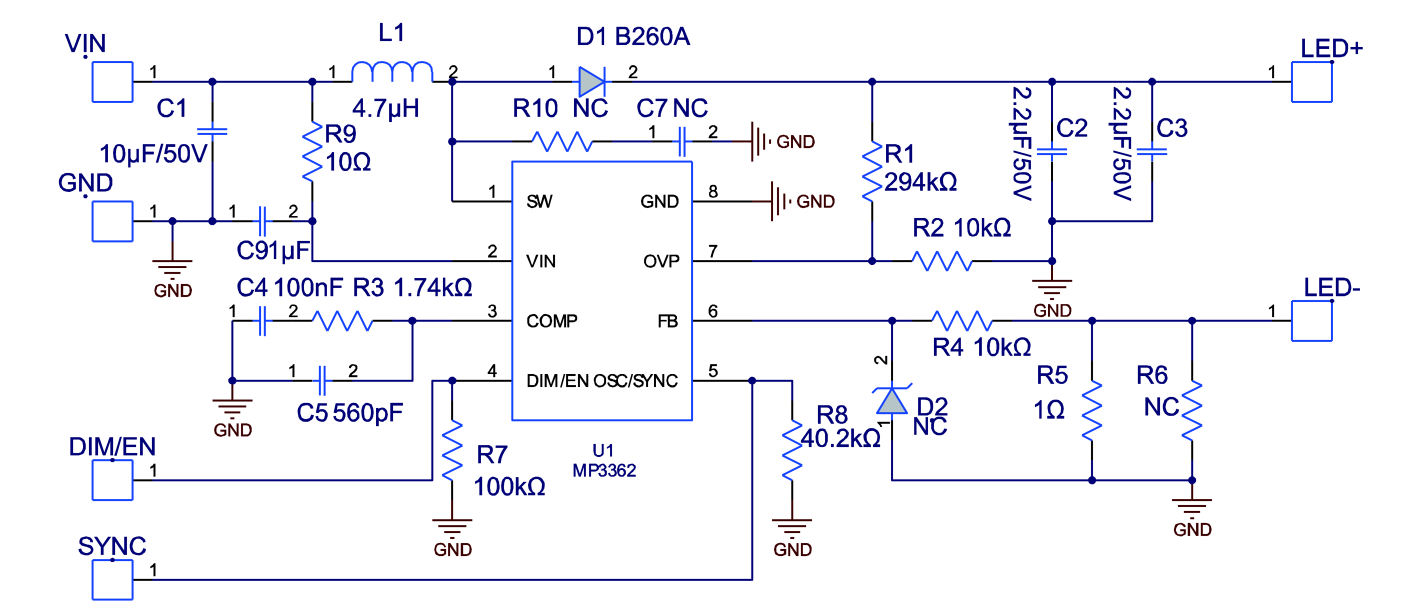

Multi-String seriyası-paralel sürücü: Orta, böyük LCD ekranları üçün uyğun olan daha səmərəlidir. Dizayn mülahizələri:

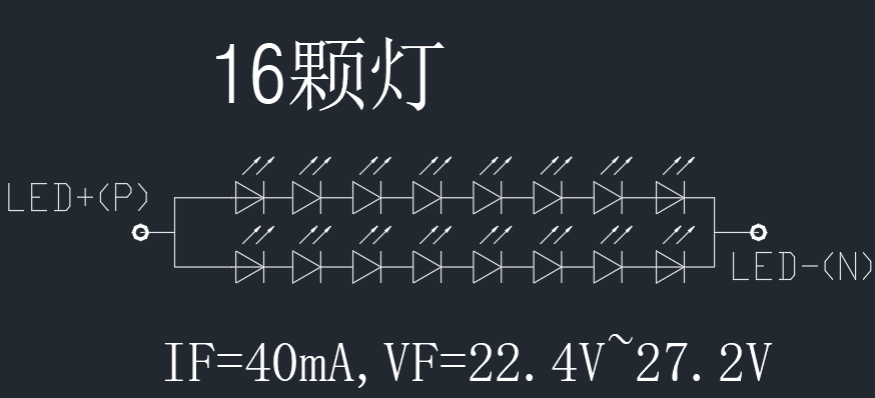

Sıra gərginliyi: Bir LED String başına ümumi gərginlik = Seriyadakı bir LED VF * nömrəsi. Misal: Serialdakı 8 LED sürücülük gərginliyi ≥ 3.2v * 8 = 25.6v (marjanı düşünün) tələb edir.

Paralel cərəyan: Cəmi sürücü cərəyanı = sətir üçün cərəyan * paralel iplərin sayı. Misal: Paralel olaraq 2 sətir, hər sətir, cəmi cərəyan = 20ma * 2 = 40mma.

Təhlükəsizlik marjaları: Dizayn çıxışı gərginliyi 36V-dən çox olmamaq üçün (ümumi təhlükəsizlik, aşağı gərginlik - Selv - limit). Cəmi sürücü cərəyanı 300mA (tarazlaşdırma səmərəliliyi və komponent seçimi) keçməməlidir.

Rəy

Fövqəladə bir ekran ekranı təcrübəsi dəqiq arxa işıq sürücülük dizaynından başlayır. Qiymətləndirmə monoxrom ekranları və ya vizual olaraq tələb olunan rəng ekranları üçün, istərsə də vizual olaraq tələb olunan rəng ekranları, davamlı cari sürücülük prinsiplərini dərindən anlamaq və tətbiq etmək, güc ardıcıllığı, seriallar paralel parametrləri dəqiq hesablamaq və təhlükəsizlik standartlarına uyğun olaraq yüksək keyfiyyətli, uzun ömürlü ekran məhsulları yaratmaq üçün vacib addımlardır. Zahirən kiçik "təfərrüatlar", ekran ekranının və istifadəçi məmnuniyyətinin son keyfiyyətini müəyyən edən kritik amillərdir.
