LCM keçirici elastomer bağlayıcıları: dəqiq elektron əlaqələri üçün "çevik körpü"

Maye Kristal Ekran (LCM) modulu və çap edilmiş dövrə lövhəsi (PCB) arasında görünməz, lakin həyati "məlumat şossesi" - ümumiyyətlə "zebra şeridi" kimi tanınan LCM keçirici elastomer konnektoru var. Unikal quruluşu və görkəmli performansı ilə müasir elektron cihazlarda sabit və səmərəli əlaqələr üçün təməl daşı kimi xidmət edir.

Mürəkkəb quruluş, sabit ötürmə

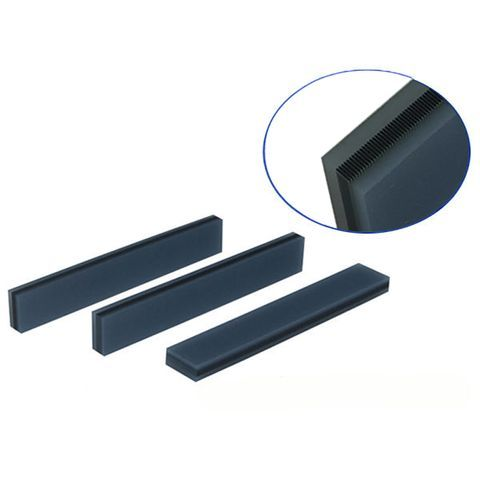

Bu adi bir zolaq deyil. Bu, keçirici silikon kauçuk və izolyasiya edən silikon kauçukun dəqiq, alternativ laylı bir quruluşu var, şəklində müalicə olunur. Bu, saysız-hesabsız paralel, dəqiq bir aralı keçirici kanallar yaradır (zebra zolaqlarına bənzəyir). Bu dizayn, LCD və PCB arasındakı cari və siqnal ötürülməsini mükəmməl idarə etməyə imkan verir, rezin materialların özünəməxsus vibrasiya müqavimətini və deformasiya davamlılığını təklif edir, uzunmüddətli, sabit və etibarlı əlaqələri təmin edir.

Səmərəli montaj, xərc optimallaşdırılması

Lehimləmə və ya pin bağlayıcılarla müqayisədə, keçirici elastomer bağlayıcıları ilə toplaşmaq "bir klik bağlantısı" a uyğun gəlir - yalnız dəqiq yerləşdirmə və müvafiq təzyiq tətbiq etmək tələb olunur. Bu, istehsal proseslərini çox asanlaşdırır, avtomatlaşdırmanı və istehsal səmərəliliyini artırır və montaj xərclərini əhəmiyyətli dərəcədə azaldır, kütləvi istehsal üçün ideal seçim halına gətirir.

Açar seçim meyarları: Parametrlər uğursuzluğunu diktə edirlər

Tamaşamını tam istifadə etmək üçün dəqiq seçim vacibdir:

İki maddi çempionu:

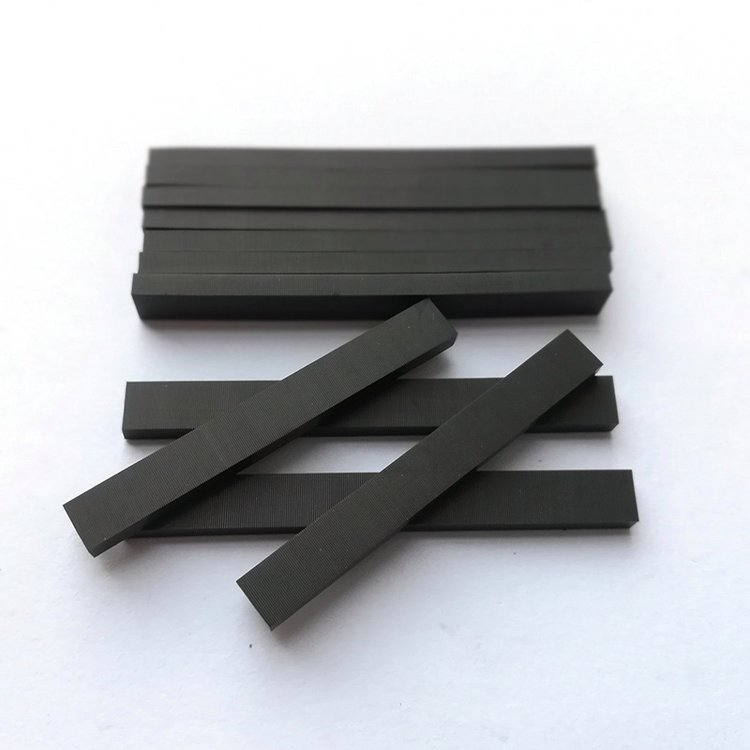

Qatı silikon: iqtisadi seçim. Orta elastiklik (sərtlik 35 ° ~ 45 °). Göndərmə zamanı anti-statik tədbirlərə və deformasiya qarşısının alınmasına diqqət tələb edir.

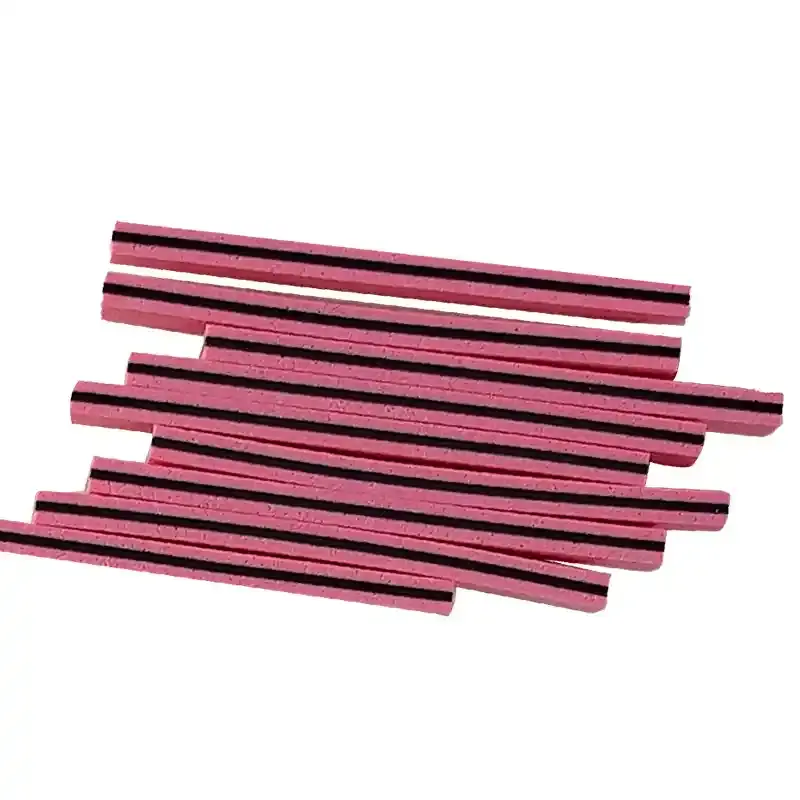

Düşən silikon (köpük kauçuk): yumşaq və çirklənmə davamlıdır (sərtlik 20 ° ~ 30 °). Əla deformasiya müqaviməti. Nəm qorunmasına vurğu tələb edir. (Hər ikisi üçün əsas keçirici karbon təbəqəsi sərtliyi 65 ° ~ 75 °).

Əsas ölçülü və elektrik parametrləri:

Pitch (0.05 / 0.1 / 0.18mm): Qızıl qayda! Hər bir PCB pad-ı ən azı 3 keçirici təbəqə ilə əhatə olunmasını təmin edin (0,05 mm meydança üçün tövsiyə olunan 4-5 qat). Bu siqnal bütövlüyünün təməlidir.

Keçirici qat eni (0.4 ~ 1.0mm): Ümumi bağlayıcı sərtlik və hündürlük dizaynına təsir göstərir. Ümumi Qayda: 0.6mm keçirici qat ilə bağlayıcı eni ≤2.0mm cütlük; 0.8mm olan ≥2.0mm cüt.

Əyilmə bucağı (keçirici qat meyl): adətən ≤2 ° -ə qədər idarə olunur.

Boy (kritik!): Hesablama formulu: bağlayıcı hündürlüyü = h × (1 + sıxılma nisbəti). H, LCD addım altındakı və məclisdən sonra PCB üst səthi arasındakı nəzəri boşluqdur (H = PCB səthi hündürlüyü - metal çərçivə qalınlığı - RIB hündürlüyü - LCD ITO qalınlığı).

Sıxılma nisbəti (ömürlük!): 10% ~ 15% ciddi şəkildə qorumaq! 10% -dən aşağıda əlaqə və qeyri-sabit impedans pis risklər; 15% -dən yuxarıda bağlayıcı, məclis uğursuzluqlarına və ya zərər verməsinə səbəb olan bağlayıcıya və ya PCB-ni darmadağın edə bilər.

Elektrik performansı: keçirici qat müqaviməti son dərəcə aşağı olmalıdır (məsələn, hələ ≤1.1 ω ω · sm) və izolyasiya edən təbəqə müqavimətinin son dərəcə yüksək (≥10 ^ 12 ω · sm), səmərəli keçid və mükəmməl təcrid olunmasını təmin edir.

Geniş tətbiqlər, yerli varlıq

Cib kalkulyatorlarından, ağıllı sayğaclardan və tibbi monitor ekranlarından, avtomobil nümayişlərinə, sənaye idarəetmə interfeyslərinə və rabitə qurğularına, LCM keçirici elastomer bağlayıcıları, yüksək etibarlılıq və asan montajçılar, "Unsung olmayan qəhrəmanlar" olaraq, saysız-hesabsız elektron cihazlarda göstərilir.

Rəy

Kiçik bir zebra zolağı əhəmiyyətli əlaqələri daşıyır. Maddi xüsusiyyətlərini dərindən başa düşmək və dəqiq bir parametrləri (xüsusən də meydança əhatə dairəsi, sıxılma nisbəti aralığını və hündürlüyü hesablaması), elektron cihazların uzunmüddətli işləməsini təmin etmək üçün mərkəzidir. Dəqiq elektron əlaqələrinizə sabitliyi infuziya etmək üçün peşəkar və etibarlı keçirici elastomer bağlayıcı həllini seçin!
