LCD performans və sabitliyin kilidini açmaq üçün Master Porch Parametrləri - Təchizat dizaynı üçün əsas mülahizələr

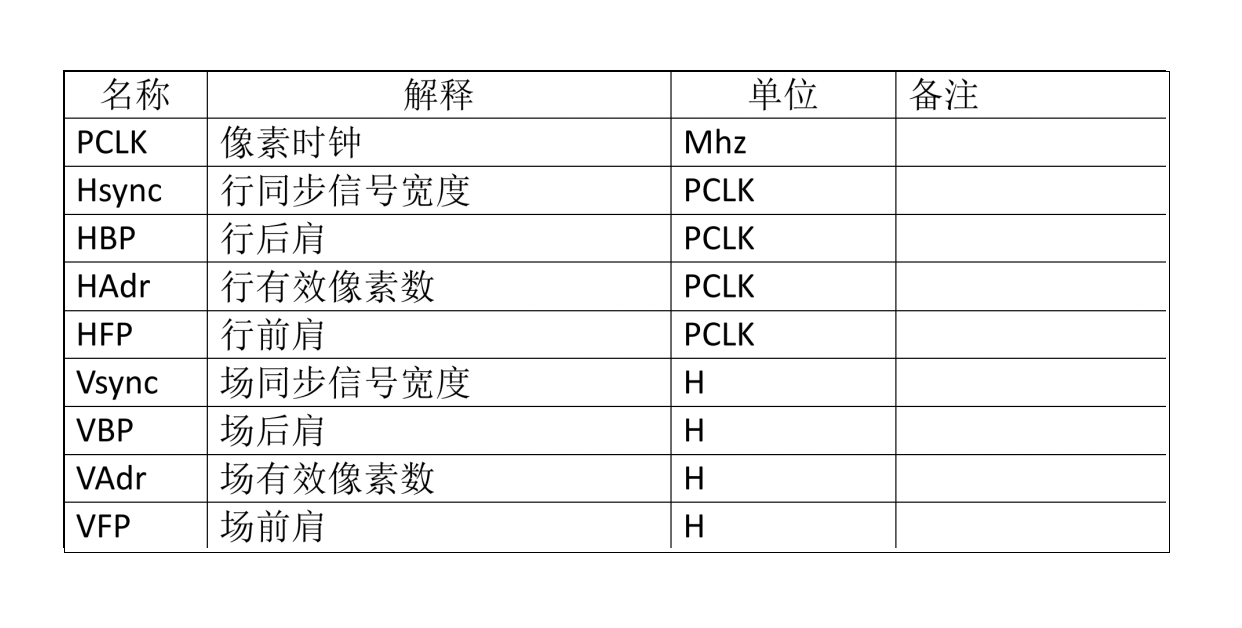

LCD ekranları və əlaqəli LCD modullarının aparat dizaynında, vaxtı parametrlərinin dəqiq konfiqurasiyası optimal ekran performansına və sistem sabitliyinə çatmaq üçün əsasdır. Bunların arasında eyvan (boşalma interval) parametrləri xüsusilə tənqidi - piksel saatı (PCLK), üfüqi / şaquli sinxronizasiya siqnallarının (HSNC / VSYNC), ön / arxa porches (HBP / HFP / VFP) və aktiv piksel bölgəsi (HADR / VADR) dəqiq sərhədlərini müəyyənləşdirirlər. Professional LCD ekran istehsalçısı olaraq, CNK Electronics (CNK) ilkin seçim mərhələsində bu parametr tələblərini aydınlaşdırmaq vacibliyini vurğulayır. Bu, daha sonra bahalı dizayn düzəlişlərindən qaçaraq sürücü ic və şüşə substrat vaxtı arasındakı uyğunluğu təmin edir.

Eyvan parametrləri ixtiyari nömrələrdən uzaqdır - onlar birbaşa əsas ekran performansını diktə edirlər. PCLK = (HSNC + HBP + HADR + HFP) olaraq hesablanan PCLK tezliyi (VSYNC + VBP + VADR + VAFP) × Çərçivə dərəcəsi, sistemin bant genişliyi tələblərini birbaşa əks etdirir. Yeniləmə dərəcəsi (adətən 60Hz-də başlayan, 144Hz-ə çatan yüksək dərəcəli ekranlar) şüşənin və icma şarj / boşalma imkanları ilə məhdudlaşır. Çox aşağı bir yeniləmə dərəcəsi, vizual rahatlığı pozan ekran çırpıcısına səbəb olur. Buna görə də, hardware dizaynları, yüksək qətnamə və ya yüksək təzəlişdə də LCD tətbiqetmələrində sabit siqnal ötürülməsini təmin etmək üçün kifayət qədər vaxt marjası (xüsusilə HFP / VFP) ehtiyat etməlidir.

  İnterfeys növü birbaşa təzə dərəcədə təsdiqləmə və diskussiya strategiyalarına təsir göstərir. RGB interfeysləri üçün mühəndislər faktiki yeniləmə dərəcəsini hesablamaq üçün VSYNC siqnal müddətini birbaşa ölçə bilərlər. Mipi interfeysləri olan əsas LCD modulları üçün xüsusi əmrlər (məsələn, səhifə 0.0x00) göndərilməlidir (məsələn, te pin vasitəsilə ölçmə aparılır. Təchizat dizaynları əsas test nöqtələrini (məsələn, VSYNC, TE) ehtiyat hiss etməlidir və ölçmə səhvlərinin və ya ekran anomaliyalarının (məsələn, yırtma, çırpınma) səbəb ola biləcək müdaxilənin qarşısını almaq üçün yüksək keyfiyyətli siqnal marşrutunu təmin etməlidir.

  Uğurlu LCD ekran inteqrasiyası təcrübəli LCD ekran istehsalçıları ilə dərin əməkdaşlıqa əsaslanır. Xüsusilə LCD layihələri və ya kompleks LCD modulu tətbiqetmələri, CNK Electronics (CNK) tövsiyə edir: İstehsalçının şüşə vaxtı profilləri və konfiqurasiya tövsiyələrini əldə edərək hədəf porch parametrləri və sürücü həlləri paylaşın. Bu siqnal münaqişələrinin, güc pozuntularının və ya EMC məsələlərinin qarşısını alır. CNK-nın texniki heyəti, eyvanızın devrilməsinə uyğun olan eyvanı optimallaşdırmanı və interfeysdən sona çatmağı təklif edir.

  CNK Electronics - Professional ekran texnologiyası ilə vizual yeniliyinizi gücləndirmək üçün vaxt parametrlərini mənimsəmək.
