Əsas Amoled Prosesləri açın: Ən qabaqcıl ekran texnologiyası gələcəyi necə formalaşdırır

 Kiçik, orta ölçülü istehlakçı elektronikası bazarında, Amoled ekran texnologiyası yüksək kontrast və çevik əyilmə kimi üstünlükləri səbəbindən yüksək səviyyəli smartfonlar, geyilə bilən cihazlar və əyri ekranlı məhsullar üçün seçilən seçim halına gəldi.

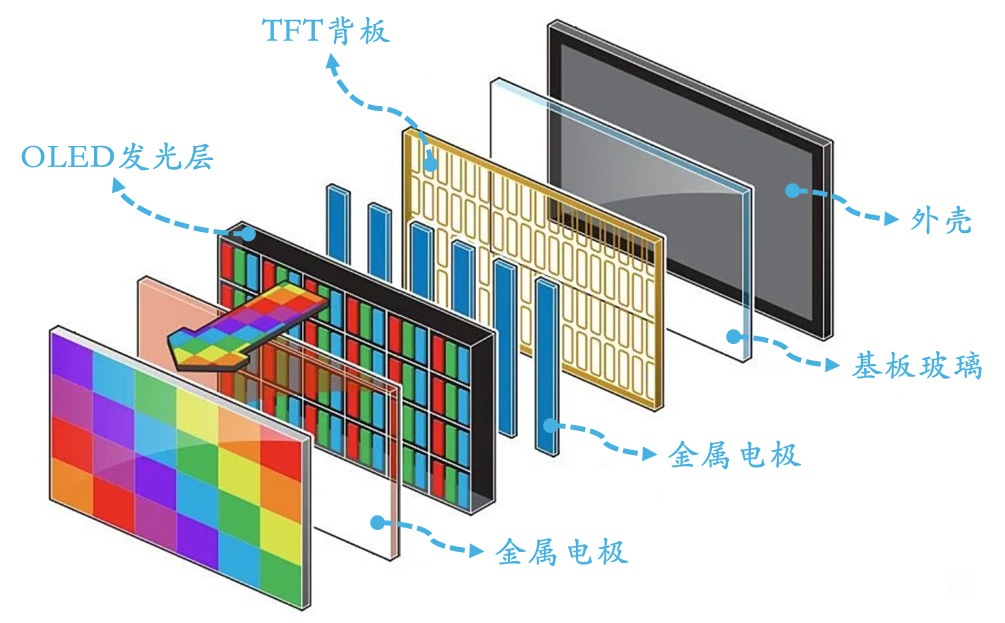

  Onun əsas quruluşuna bir Oled yüngül yayan təbəqə, TFT backkanı, metal elektrodlar, substrat şüşə və korpus daxildir.

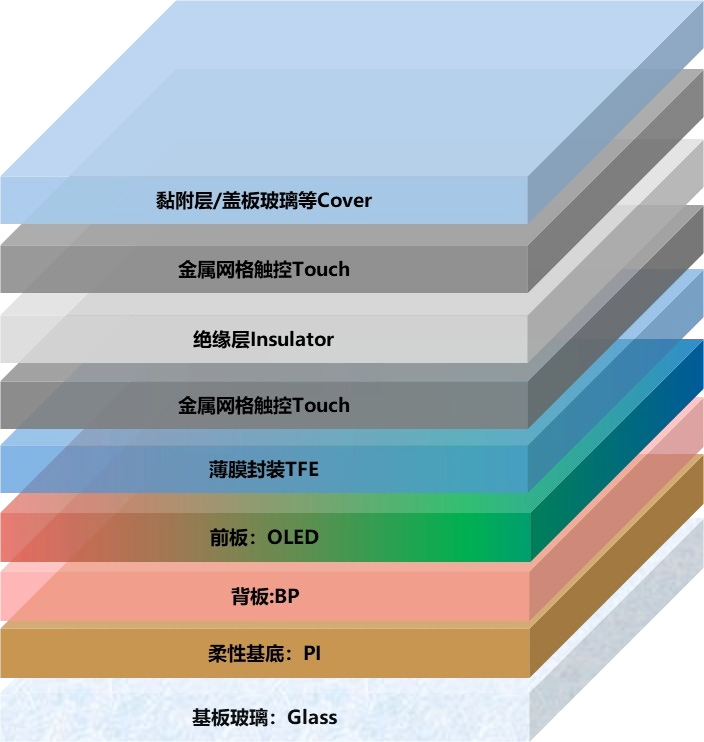

  Çevik Amoled İstehsalat Prosesi substrat təmizlənməsi / pi örtük, arxa titt hazırlığı, OLED Buxarlanma və Encapsulation, Touch Module İnteqrasiyası, Lazer Lift-Off və Modul Məclisi kimi əsas addımları əhatə edir.

  Ekran texnologiyalarının tədqiqatı, inkişafı və istehsalı və istehsalı üzrə ixtisaslaşmış bir şirkət olaraq, CNK Electronics Co, Ltd., OLED modulları, LCD ekranları və xüsusi LCD ekranları da daxil olmaqla, şaxələndirilmiş ekran həlləri olan müştərilərin ön cəbhəsində qalır.

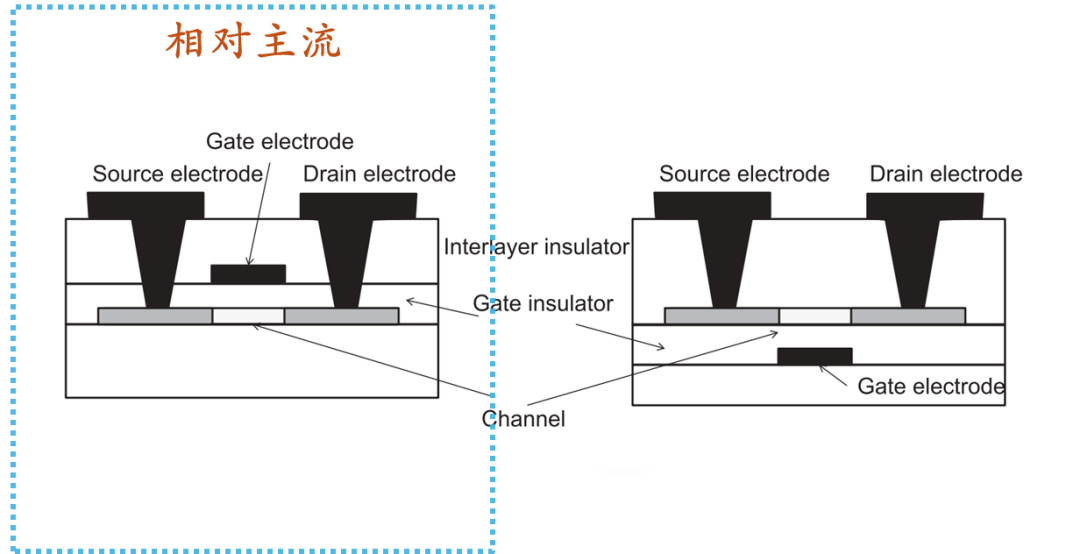

  Amoledin əsas istehsal prosesi bir neçə yüksək texniki vahid prosesi əhatə edir. BackPlane TFT (BP) prosesində, aşağı temperaturlu polikrelthalline silikon (LTP) texnologiyası yüksək elektron hərəkətliliyi səbəbindən əsas fabrik halına gəldi. Onun üst qapı quruluşu prosesi tampon qatının çökməsi, kanal ion implantasiyası, lazer yumrulama kristalizasiya (ela), qapı metal sputtering və mənbə-drenaj implantasiyası kimi addımlar daxildir. Xüsusi qazlar nazik film çöküntüsündə, modifikasiya və etching-də kritik rol oynayır: Məsələn, PECVD prosesləri A-Si / Sinx / Siox nazik filmlərini əmanət etmək üçün SIH / N₂o / nh₃ istifadə edir; Atom təbəqəsi Döşəmə (ALD) TMA və H₂O-nu al₂o3 Encapsulation təbəqələrini yaratmaq üçün istifadə edir; Quru ilişmə, CF4 / SF6 / CL2 kimi qazlar vasitəsilə yüksək dəqiqlikli patterning əldə edir, burada BCL3 metal oksid qatlarını azaltmaq üçün istifadə olunur və CL2 təmiz və səmərəli bir proses təmin edir.

  Çevik Amoled İstehsalatında, Lazer Lift-Off (LLO) və İncə Film Encapsulasiyası (TFE) məhsul etibarlılığı üçün vacibdir. LLO prosesi, TFE texnologiyası şüşəli pi substratdan ayırmaq üçün 308 milyon Xecl Excimer lazerindən istifadə edir, TFE texnologiyası, Cihaz ömrünü uzanan nəm və oksigeni bloklamaq üçün çoxilayer incə filmləri istifadə edir.

  Bundan əlavə, ion implantasiyası (IMP) prosesi, Doping atomlarını təmin etmək üçün BF3 / PH3 / H2 istifadə edir, XE-ni xeyriyyə toplamaq üçün zərərsizləşmə qazı kimi xidmət edir.

  Ekran texnologiyası rahatlıq və yüksək qətnaməyə doğru irəliləyiş kimi, Amoled İstehsalat prosesinin mürəkkəbliyi və dəqiqliyi tələbləri artmağa davam edir. Amoled və LCD texnologiyalarının üstünlüklərini birləşdirməklə, CNK Electronics, istehlakçı elektronikası, sənaye nəzarəti və digər sahələr üçün innovativ ekran həlləri təmin edən HMI insan-maşın qarşılıqlı modullarının performansını və etibarlılığını davamlı şəkildə optimallaşdırır.
