LCM: Smart cihazların ekran mühərriki - LCD modullarının texniki nüvəsinin dərin bir təhlili

Müasir elektron cihazlarda, LCD ekranı məlumat təqdimatı üçün mühit kimi xidmət edir və onun performansı istifadəçi təcrübəsinə birbaşa təsir edir. Bununla birlikdə, ekran keyfiyyətini və etibarlılığını həqiqətən müəyyənləşdirən əsas texnologiya LCM (LCD modulu) olduğunu göstərir. Bu məqalə LCM-nin texniki memarlığının dərin bir kəşfiyyatı və ekran sahəsindəki mühüm rolunu təmin edir.

Texniki tərif və lcm tərkibi

Bir LCM (LCD modulu), maye kristal ekran cihazlarını, sürücülük sxemlərini, idarəetmə fişləri, PCB substratlarını, arxa işığı və struktur komponentlərini birləşdirən yüksək inteqrasiya edilmiş bir ekran həllidir. Bu inteqrasiya olunmuş dizayn yalnız OEMS üçün montaj prosesini asanlaşdırmır, lakin daha da əhəmiyyətlisi, ekran sisteminə uyğun performansa uyğundur.

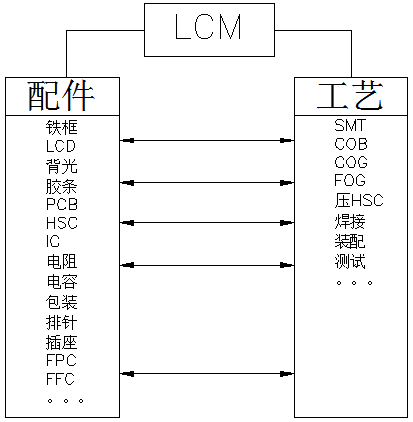

Texniki baxımdan, standart bir LCM aşağıdakı əsas komponentləri ehtiva edir:

Göstərici Core: LCD ekran və sürücü çipləri

Dövrə sistemi: PCB lövhəsi, rezistorlar, kondensatorlar və digər passiv komponentlər

Bağlantı sistemi: FPC / FFC çevik sxemlər, pin başlıqları və prizləri

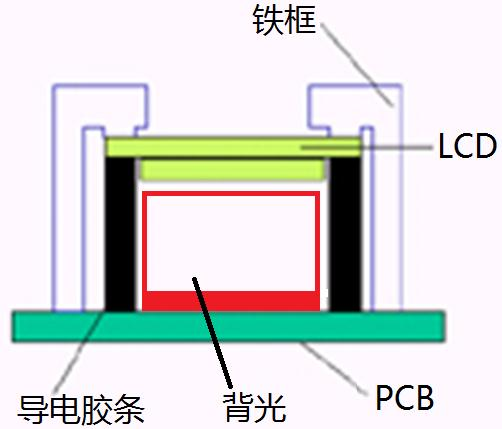

Struktur sistemi: metal çərçivə, contalar, arxa işıq modulları

Əsas istehsal proseslərinin təhlili

LCM istehsal prosesində müxtəlif ixtisaslaşdırılmış texnikaların birləşməsi sabit istehsal təmin edir:

Smt prosesi

Dövr əlaqələrində dəqiqlik və ardıcıllığı təmin edən yüksək sıxlıqlı komponent yerləşdirilməsinə imkan verir. Bu, müasir elektronikanın istehsalında əsas prosesdir, ekran sürücülük üçün sabit bir dövrə əsasını təmin edir.

Cog prosesi

Sürücü IC-ni şüşə substratın üzərinə birbaşa bağlayır. Bu proses modul ölçüsünü əhəmiyyətli dərəcədə azaldır və əlaqə etibarlılığını azaldır, ciddi məkan tələbləri ilə tətbiqetmələrə uyğundur.

Duman prosesi

Çevik sxemlər və şüşə substrat arasında dəqiq əlaqəni əldə edir. Bu texnologiya sabit siqnal ötürülməsini təmin etmək üçün son dərəcə yüksək hizalanma dəqiqliyi tələb edir.

COW Prosesi

İstiqrazlar birbaşa PCB-yə ICS və onları qatran möhürü ilə qoruyur. Bu proses modulun mexaniki gücünü və müdaxilə əleyhinə qabiliyyətini artırır.

Şaxələndirilmiş struktur həllərinin texniki təhlili

Ekran sisteminin nüvəsi olaraq, LCM-nin struktur həlli birbaşa ərizə sahəsini və performansını müəyyənləşdirir:

Əsas COG həlləri

LCD + Cogic: Ən yığcam struktur dizayn

LCD + Cogic + PİN: Etibarlı PIN bağlantısı təmin edir

LCD + COGIC + FPC: çevik dövrə düzeni imkan verir

LCD + Cogic + HSC: Bağlayıcı etibarlılıq artırır

Tab bağlama həlli

Xüsusi tətbiqlərdə əla performans təmin edən TCP və şüşə arasındakı əlaqə əldə etmək üçün Anisotrop keçirici filmdən istifadə edir.

COB inteqrasiya həlli

İstiqrazlar, modul üçün daha güclü ekoloji uyğunlaşma və mexaniki sabitliyini təklif edən ICS birbaşa PCB-yə sürür. Touch funksionallığı (LCD + Cobic + TK) ilə birləşdirilmiş, insan-maşın qarşılıqlı tətbiqlərinin mürəkkəb tələblərinə cavab verə bilər.

Xüsusi inkişaf üçün texniki mülahizələr

Xüsusi LCD ekranlarının hazırlanmasında birdən çox texniki ölçüdə hərtərəfli nəzərə alınması lazımdır:

Ekran performans parametrləri: Qətnamə, rəng dərinliyi, cavab müddəti

Ətraf mühitin uyğunlaşdırılması: Əməliyyat temperaturu, vibrasiya müqaviməti

İnterfeys uyğunluğu: Əsas idarəetmə platformasının siqnal tələblərinə uyğun

Enerji səmərəliliyi göstəriciləri: Son məhsulların güc büdcəsinə cavab vermək

Elmi sistem səviyyəli dizayn vasitəsilə, xüsusi LCD ekranları, son məhsullar üçün fərqli ekran təcrübələrini təmin edən xüsusi tətbiq ssenarilərinin texniki tələblərinə mükəmməl uyğunlaşa bilər.

Texnologiyanın inkişaf meylləri

Ekran texnologiyasının davamlı irəliləməsi ilə LCMS daha yüksək inteqrasiya, enerji istehlakı və daha güclü funksionallıq istiqamətində inkişaf edir. İnkişaf etməkdə olan HMI insan-maşın qarşılıqlı modulları, ağıllı cihazlara daha çox intuitiv interaktiv təcrübə gətirərək toxunuş, ekran və hesablama funksiyalarını dərin birləşdirin.
