Arxa İşıq Modullarında Optik Filmlər: Hər LCD Ekranı İşıqlandıran Əsas Texnologiyalar

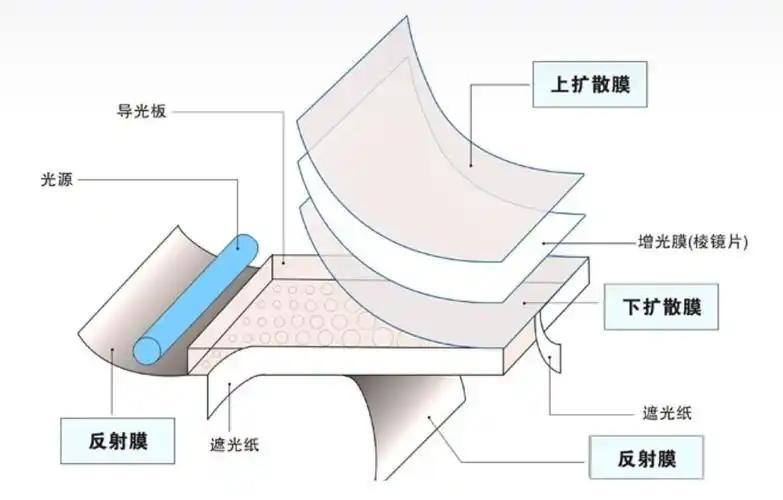

Maye Kristal Ekranlar (LCD) dünyasında arxa işıq modulu displey performansını təyin edən əsas komponentlərdən biridir. LCD displey istehsalçısı olaraq, CNK Electronics Co., Ltd arxa işığın sadəcə işıq mənbəyi komponenti olmadığını başa düşür. Bu, dəqiq optik dizayn vasitəsilə nöqtə işıq mənbələrini vahid, yüksək parlaqlıq, yüksək kontrastlı səth işıqlandırmasına çevirən və bununla da LCD ekranlara canlı vizual həyat verən əsas texnologiyadır. Xüsusilə bu gün, fərdiləşdirilmiş LCD-lərə artan bazar tələbi ilə, arxa işıq modulunun optik performansı fərqli displey effektlərinə nail olmaq üçün həlledici amilə çevrilmişdir. Bu performans əsasən onun daxilindəki dəqiq əlaqələndirilmiş optik filmlər seriyasından asılıdır. Onlar arxa işığın "neyron şəbəkəsi" kimi fəaliyyət göstərir, işığın istiqamətini, səmərəliliyini və vahidliyini diqqətlə idarə edir.

Reflektor vərəqi: İşıq səmərəliliyinin təməli

Arxa işıq modulunun altındakı reflektor təbəqə "işıq səmərəliliyinin əsası" rolunu oynayır və istifadəni yaxşılaşdırmaq üçün başıboş işığı yenidən işıq bələdçi lövhəsinə yönləndirməkdən məsuldur. Tətbiq tələblərindən asılı olaraq reflektorlar əsasən aşağıdakı kimi təsnif edilir:

Ağ Reflektor:E20, RW seriyası kimi, qalınlığı 0,05 ~ 0,2 mm arasında dəyişir, əks etdirmə qabiliyyəti 80% ~ 90% ətrafındadır və müəyyən işıq keçiriciliyinə malikdir. Əksər standart arxa işıq dizaynları üçün uyğundur.

Gümüş Reflektor:Tipik olaraq bir tərəfdən ağ, digər tərəfdən gümüş, çox nazik (0,04~0,065 mm), yüksək əks etdirmə səmərəliliyi (90% ~ 98%) və əla işıq bloklayıcı xüsusiyyətləri ilə. Çox vaxt yüksək parlaqlıq tələb edən ssenarilərdə istifadə olunur.

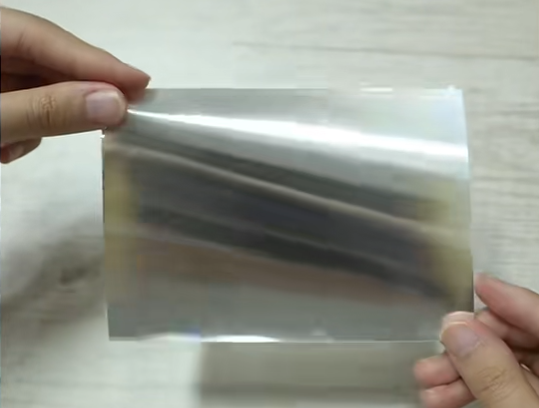

Çoxqatlı Film Reflektoru (ESR):65 mikron daxilində mindən çox təbəqəni birləşdirən çox qatlı film texnologiyasından istifadə edir. Tərkibində heç bir metal yoxdur, hələ güzgü kimi metal görünüşü var. Yüksək effektiv reflektor kimi, ESR bütün görünən işıq spektri üzrə 98%-dən çox əks etdirməyə nail olur və onu yüksək performanslı arxa işıq sistemləri üçün ideal edir.

LCD modullarını fərdiləşdirərkən, reflektor təbəqəsinin seçimi optik dizaynda ilk addımı təmsil edən arxa işığın vahidliyinə və enerji səmərəliliyinə birbaşa təsir göstərir.

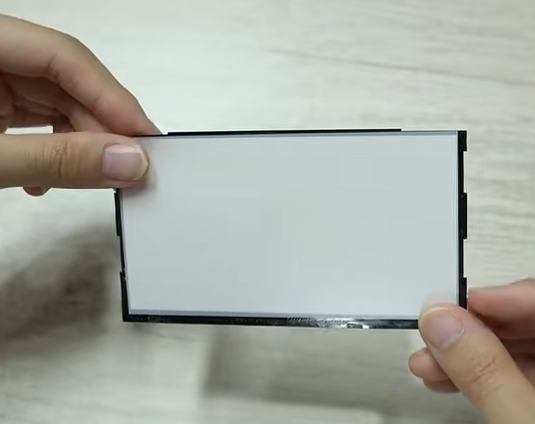

İşıqdan qoruyan film / Alüminium folqa (ALF): İşıq və müdaxilə sərhədlərinə nəzarət

İşığı bloklayan filmlər ilk növbədə arxa işığın yanlarından işıq sızmasının qarşısını almaq üçün istifadə olunur və elektromaqnit qoruma təmin edə bilər. Ümumi növlərə aşağıdakılar daxildir:

Parlaq Gümüş Əjdaha:Parlaq səth, qalınlığı 0,05-0,1 mm, yaxşı işıq maneə törətmə xüsusiyyətləri və keçiricilik. Müdaxilədən qorunma tələb edən sənaye mühitləri üçün uyğundur.

Tutqun Gümüş Əjdaha:Nisbətən darıxdırıcı örtük, nazik (adətən bir qat üçün 0,05 mm), bir qədər işıq keçiriciliyinə malikdir və keçiricidir.

Ağ kənar zolağı:Müəyyən işıq keçiriciliyinə malikdir, qalınlığı 0,05-0,08 mm, keçirici deyil. Ümumi istehlak elektronikasında geniş istifadə olunur.

Qara və ağ tək tərəfli yapışan lent:Qeyri-keçiricilik və yan işığın sızması olmadığı üçün ciddi tələblər olduqda arxa işığın yan tərəflərinə tətbiq oluna bilər.

Bu materiallar LCD ekranların bezel dizaynında "optik qoruyucu" rolunu oynayır və displey sahəsindən kənarda işıq müdaxiləsinin qarşısını alır.

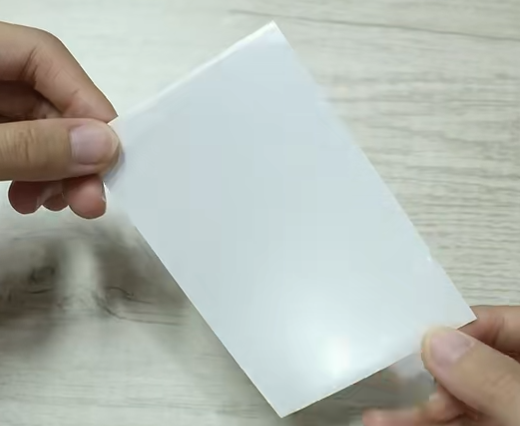

Diffuzor vərəqi: Vahid İşıq Kətanının Yaradılması

Optik filmlər arasında "homogenləşdirici usta" olaraq, diffuzor vərəqi işığı duman vasitəsilə səpərək, yumşaq və vahid arxa işıq çıxışı yaratmaq üçün nöqtə işıq mənbələrinin izlərini aradan qaldırır. Arxa işığın növündən və tətbiqindən asılı olaraq diffuzorlar aşağıdakılara bölünür:

Aşağı arxa işıq diffuzoru:Adətən bir tərəfdə yapışqan var, yüksək duman (~90%), keçiricilik yalnız təxminən 40%; alt arxa işıqlar üçün qalınlığı adətən 0,18~0,3 mm arasındadır. Ümumi modellər: MB433P, MB533.

Yan arxa işıq diffuzoru:Ən çox istifadə olunan qalınlıq 0,09 mm-dir. Ümumi modellər: TPRA90 (0,09 mm), AJ-75 (0,075 mm). Keçiricilik 65%-80%, duman 75%-90%.

Rəngli ekran arxa işığı diffuzorları: Adətən iki vərəqli dizayndan istifadə edin:

Alt diffuzor:İşıq bələdçi lövhəsi və parlaqlığı artıran film (BEF) arasına yerləşdirilərək, işıq bələdçi lövhəsindən yayılan işığı homogenləşdirir. Ümumi istifadə olunan material: t=0,065 mm, nisbətən yüksək duman (~84%), yüksək keçiricilik (~98%).

Üst diffuzor:BEF-in üstündə yerləşdirilir, qoruyucu rol oynayır və moir nümunələrinin qarşısını alır. Ümumi istifadə olunan material: t=0,05 mm, nisbətən aşağı duman (~29%), keçiricilik 90%.

Diffuzor təbəqələrinin düzgün seçilməsi və birləşməsi LCD modullarında vahid, ləkəsiz ekranı təmin etmək üçün açardır.

Parlaqlığı Artıran Film (BEF): Parlaqlığı artırmaq üçün Optik Mühərrik

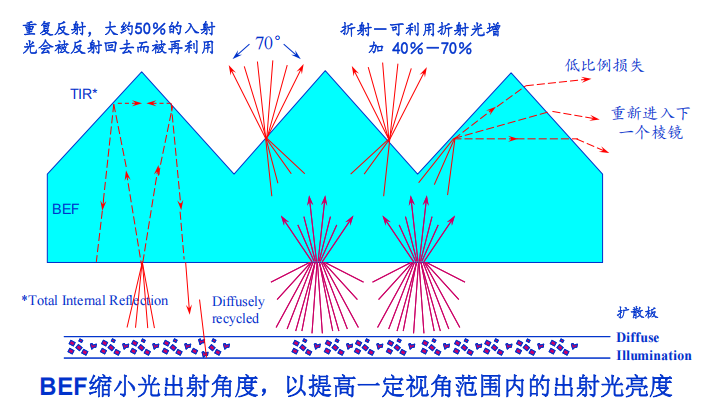

Rəngli TFT və digər LCD ekranlar üçün parlaqlıq kritik bir xüsusiyyətdir. Optik filmlər arasında "parlaqlıq gücləndiricisi" rolunu oynayan BEF səpələnmiş işığı xüsusi prizma strukturu vasitəsilə cəmləşdirir və hər bir film təxminən 40%-50% parlaqlıq qazanmasını təmin edir. İki filmin birlikdə istifadəsi parlaqlığı artıra bilər. Onun prinsipi işıq yolunu idarə etmək üçün mikro prizma massivindən istifadə edərək işığın çox hissəsinin ekrana perpendikulyar çıxmasına səbəb olur və bununla da enerji istehlakını dəyişdirmədən ön parlaqlığı əhəmiyyətli dərəcədə artırır. BEF, xüsusilə sənaye nəzarəti, tibbi, avtomobil və digər tətbiqlər üçün yüksək performanslı fərdiləşdirilmiş LCD-lərdə geniş istifadə olunan orta və yüksək səviyyəli rəngli ekran arxa işıqlarının əvəzsiz komponentinə çevrildi.
