Vizual ağrı nöqtələrini fəth etmək: LCM / Incell ekran modullarında isti-soyuq rəng dəyişməsi üçün həllər

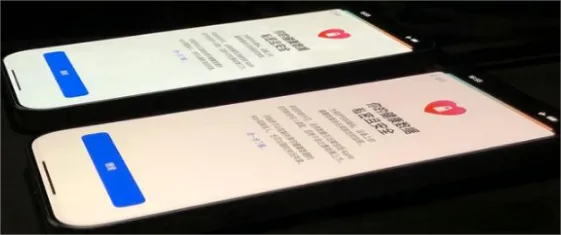

Ən son flaqman smartfonunun ekranını sürüşdükdə, hər iki tərəfdəki incə tonal fərqləri görmüsünüz - isti sarı, digər sərin mavi? Bu sinir bozucu isti-soyuq rəng növbəsi, xüsusən də LCM (Maye Kristal Modul) və Rəng ardıcıllığının istifadəçi təcrübəsi və marka nüfuzuna təsir etdiyi yüksək səviyyəli ekran modulları (maye kristal modulu) və inkişaf etmiş Incell (hüceyrə toxunuşu) texnologiyaları üçün bir əsas problemdir. Bu məqalə onun səbəblərini və aparıcı sənaye nəzarət strategiyalarını dərindən təhlil edir.

I. Rəng növbəsinin arxasındakı günahkarlar: dəqiq quruluşlarda dəyişən oyunlar

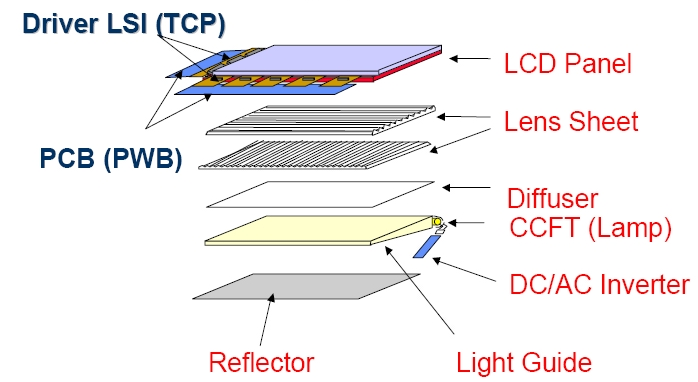

LCM / Incell modulları, TFT şüşəsindən, rəng filtrindən (CF), yuxarı / alt polarizatorlar, maye kristal təbəqələrdən və arxa iş sistemlərindən həssasdır. Rəng sürüşməsi üç kritik sahədə dəqiqəlik dalğalanmalardan yaranır:

1. Əks işıq LED-lərin spektral ayrılması

"İşıq mənbəyi mühərriki" olaraq, LED fişlərindəki toplu dəyişikliklər minlərlə kelvin (məsələn, ± 0.02 rəng koordinat sapması 4500k-10,000 koca spanə uyğundur), ekranda isti-sərin bölünməyə səbəb ola bilər.

2. Polarizerlərdə optik əmlak dəyişikliyi

İşıq ötürülməsi 5% -dən çox olanda RGB (RGB işığının enerji balansı pozulur, hue dəyişikliyini tetikler.

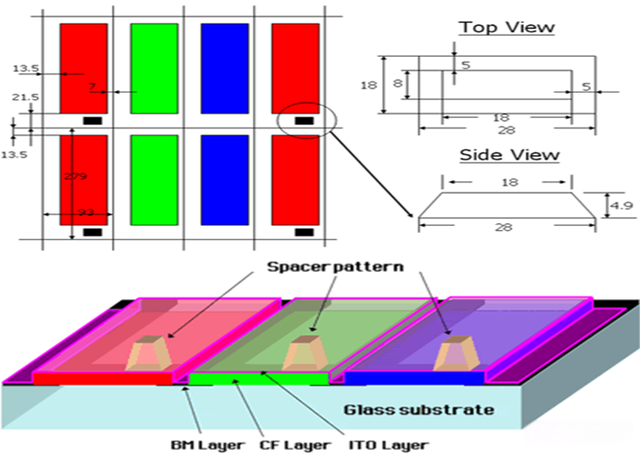

3. CF qat rəngindəki nanoscale fərqləri Film qalınlığına qarşı (əsas amil)

± 0.05μm-nin örtük tolerantlığı, rəng koordinatlarını ± 0.03 ilə dəyişdirə bilər, 1000k-dən çox rəng istiliyinə bərabərdir! "Yin-Yang ekranı" fenomeni - sol tərəfin sarı və sağ mavi göründüyü yerlərdə əsasən qaynaqlanır.

II. Tam zəncirvari əməkdaşlıq: mənbəyində rəng dəyişikliyini aradan qaldırmaq üçün sistematik bir yanaşma

Aparıcı istehsalçılar sona qədər son prosesi təmizləyici ilə ± 0.01 (± 900k daxilində rəng istiliyinin fərqi) ilə sıxılmış rəng koordinat dalğalanmalarına malikdirlər:

▶ Material izləmə qabiliyyəti: toplu kilidli ardıcıllıq

· Koordinat LCD-arxa işləmə satınalmaları:

Böyük bir istehsalçı, eyni bir layihənin 500.000 LCD panelləri, bir layihə üçün eyni dəstdən 500.000 LCD panelləri, ± 0.015 içərisində rəng koordinat dəyişikliyini idarə edən bir layihə üçün eyni bir layihə üçün eyni dəstə.

· Xüsusi polarizer mənbəyi:

Polarizatorları fərqli təchizatçılardan qarışdıraraq bir dəfə rəng koordinat sapmalarına 12%, 12% qırıntı dərəcəsinə səbəb olur.

▶ Optik uyğunluq: LED və CF-nin dəqiq sinxronizasiyası

· Standart rəng gamut həlləri:

Silikat fosfor LED-ləri "İki böyük rəng bloku + dörd kiçik rəng bloku" istifadə edərək "iki böyük rəng bloku" qarışdıran strategiya (məsələn, jufei optoelektronika 'f-blok sxemi) 0.01-də rəng koordinatına nəzarət edir.

· Yüksək rəngli gamut həlləri:

RG fosfor LED-ləri 1: 4 və 2-ni tələb edir: 3 Blok çarpaz nisbət uyğunluğu; Bir flaqman telefonu bu üsul vasitəsilə 900k rəngli temperatur nəzarətinə nail oldu.

▶ Proses İnnovasiyası: CF örtüyünün nanoskale nəzarəti

Lazer İnterferometrləri, real vaxt rejimində film qalınlığını izləmək üçün təqdim olunur, rəngin azaldılması tolerantlığını ± 0.05μm-dən ± 0.03μm-ə qədər azaltmaq üçün təqdim olunur. Bu, 82% -dən 95% -ə qədər gəlir və rəng koordinat ardıcıllığını 40% artırır.

III. Terminal təsdiqlənməsi: Laboratoriyadan istifadəçi təcrübəsinə qədər son mil

Kütləvi istehsal nəzarəti ciddi ssenari sınağı tələb edir:

· Ekstremal künc nümunəsi sınağı:

 Müştərilərin subyektiv qiymətləndirməsi üçün həddindən artıq rəng koordinat dəyərləri (max / min x / y) ilə 100 nümunə çıxarın. 1500k rəngli bir temperatur fərqi olan bir planşet layihəsi, bir istehsal xəttinin yenidən qiymətləndirilməsinə məcbur olan yalnız 37% istifadəçi qəbulunu gördü.

· 3 qamma dinamik kompensasiya:

Proqram səviyyəli rəng istiliyinin r / g / b qazanc tənzimlənməsi vasitəsilə kalibrləmə. Gamma dəyərini 2.2 ilə 2.6 arasında tənzimləmək, sərin tonları təsirli şəkildə zərərsizləşdirən 6500k-dən 5500 kq-a qədər ekran rəng temperaturunu aşağı salır.

İsti soyuq rəng dəyişikliyi, bir nöqtəli bir irəliləyiş deyil, LCM istehsalçıları, arxa işıq təchizatçıları və terminal markaları arasında dərin bir əməkdaşlıqdır. Sənayedə 0.01 rəng koordinatının dəqiqliyinə nail olmuşdur, lakin istifadəçi qavrayışı 0.005 bal gücünə qədər inkişaf edir. Kvant nöqtəsindən perovskit texnologiyalarına qədər, növbəti gen material innovasiyalarına qədər yeni cəbhələrdə rəng dəqiqliyini artırmağa davam edəcək - çünki hər qarışın hər qarışın son vahidliyi vizual təcrübə üçün təntənəli bir öhdəlikdir.
