Keyfiyyətə güzəşt etmədən xərclərin azaldılması: Çin ekran istehsalçıları TFT maskası azaldılması və CF OC qatının aradan qaldırılması problemləri

Keyfiyyətə güzəşt etmədən xərclərin azaldılması: Çin ekran istehsalçıları TFT maskası azaldılması və CF OC qatının aradan qaldırılması problemləri

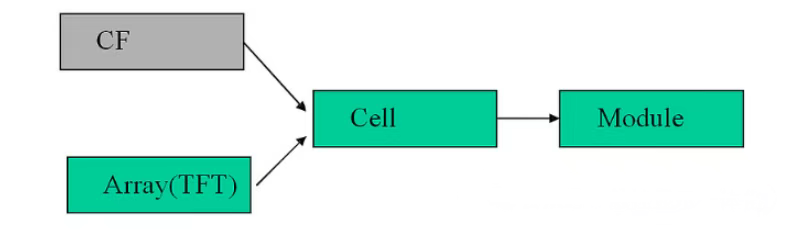

Şiddətli rəqabətqabiliyyətli qlobal ekran bazarında Çin istehsalçıları texnoloji yenilik və xərc optimallaşdırılmasına davam edir. Xüsusi müştəri tələblərinə cavab vermək üçün, LCD modul istehsalçıları tez-tez iki əsas prosesi sadələşdirmə strategiyası qəbul edir: 5-dən 4-ə qədər TFT şüşəsi üçün fotomasks sayının azaldılması və CF (Rəng Filtri) Doldurma qatını aradan qaldırır. Bu tədbirlər maskanın xərclərini əhəmiyyətli dərəcədə azaldır və istehsal səmərəliliyini artırır, həm də istehsal xətti prosesi imkanlarına, xüsusən də yaşlı nəzarətlərin toplu keyfiyyət məsələlərini tetikleyebilir.

Prosesin sadələşdirilməsinin ikiqat kənar qılıncı: Texniki analiz və risklərin idarə edilməsi

I. CF şüşəsindəki OC qatını aradan qaldırmağın riskləri və əks tədbirləri

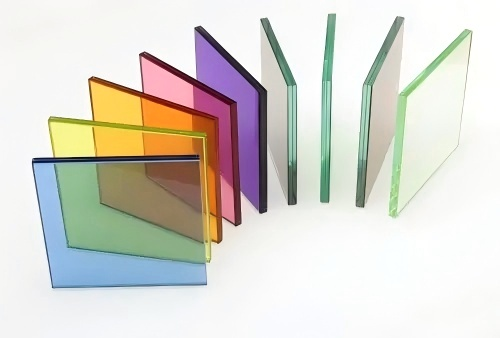

CF şüşəsinin dəqiq quruluşu (substrat → bm təbəqəsi → rgb layı → oc təbəqəsi → ito təbəqəsi) Tənqidi funksiyalar üçün OC təbəqəsinə güvənir:

· Planlaşdırma: RGB rəngli piksellər arasındakı hündürlük fərqlərini doldurur

· Qoruma: RGB qatının zədələnməsinin qarşısını alır və səth düzlüyünü qoruyur

OC qatını birbaşa səbəb olur:

· Qeyri-bərabər ITO elektrod səthi → maye kristal molekulların pozulmuş lövbərləmə istiqamətləri

· Tez-tez ekran qüsurları: "Ulduzlu Sky" parlaq ləkələr, xəyanət, görüntü yapışqan (yerli maye kristal cavab lag)

Çin ekranı istehsalçıları tərəfindən sayğaclar.

Hündürlüyü fərqlər nəticəsində yaranan yüngül sızma üçün BM işıqdan qoruyan ərazini genişləndirmək

· RGB addım hündürlüyü proseslərini möhkəm bir şəkildə idarə edin, nanometr səviyyəsinə piksel hündürlüyü dəyişikliyini azaldır

Crosstalk-nı azaltmaq üçün DOT inversiyasından istifadə edərək sürücülük sxemlərini optimallaşdırın (daha yüksək enerji istehlakı balanslaşdırılmasını tələb edir)

II. 4 maskalı TFT şüşə prosesinin çətinlikləri və irəliləmələri

Ənənəvi 5 maskalı TFT prosesi daxildir: Gate Layeri → Gate İzolyasiya Layeri → S / D kanal təbəqəsi → Layer → İTO təbəqəsi vasitəsilə. 4 maskaya endirməyin əsası, qapısı izolyasiya qatını və s / d təbəqə photolitoqrafiyasını bir maska ​​ilə idarə edən çox zona məruz qalır.

Prosesin azaldılmasının kaskad effektləri (Cecep Panda'nın araşdırma əsasında):

· Artan addım hündürlüyü: Yeni A-Si / N + A-Si-nin S / D təbəqəsi altındakı bir film qatları 0.26μm addım yaradın → Maye Kristal Hüceyrəsi Kosmik

Hüceyrə boşluğunun 0.03μm artımı: S / D filminin taper bucağı 8.99 ° → nisbi maye kristal hündürlüyü artır

· Gravitasiya Mura riski: Yüksək temperaturlu sərhəd LC marjası 1% azalır, qeyri-bərabərliyi göstərməyə meyllidir

Çin istehsalçıları üçün əsas proses nəzarət nöqtələri:

· Dəqiq etching menecmenti: Goa dövrə qısa dövrələrin qarşısını almaq üçün qalıqları aradan qaldırın (dönməz risklər)

· Dinamik hüceyrə boşluğu düzəldilməsi: CF PS (Foto Spacer) Hündürlüyü Serial Film Qalınlığı Dəyişikliklərinə görə tənzimləyin

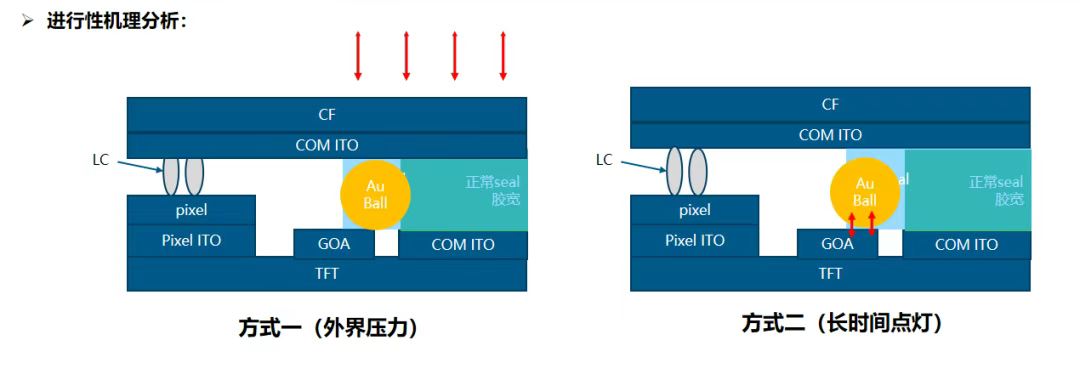

· İnkişaf etmiş izolyasiya qorunması: Xarici təzyiq və ya uzunmüddətli əməliyyatın qarşısını al

▶ Rəqəmsal simulyasiya əvvəlcə: hüceyrə elektrik sahələrində addım hündürlüyü təsirlərini proqnozlaşdırmaq və dizaynları optimallaşdırmaq üçün modelləşdirmədən istifadə edin

▶ İnkişaf etmiş onlayn monitorinq: Mura və mikro şortlar üçün erkən anomaliyaları tutmaq üçün AI vizual yoxlamanı yerləşdirin

▶ Əməkdaşlıq Sürücü IC Tuning: Cavab gecikmələrini kompensasiya etmək üçün nöqtə inversiya dalğa formalarını özelleştirin

TFT Maska Azaldılması və CF OC qatının aradan qaldırılması prosesləri, Çin LCD istehsalçılarının əsas texniki ekspertizasını sınaqdan keçirərək dəqiq əməliyyatlara uyğundur. Maddi mülkiyyət nəzarətindən Nanometr səviyyəli addım hündürlüyü aradan qaldırılması, parametrli optimallaşdırma sürücülük alqoritmi yeniliyinə qədər hər addım "keyfiyyət güzəşt olmadan xərclərin azaldılması ilə bağlı öhdəliyini özündə cəmləşdirir. Daxili yüksək nəsil istehsal xətlərinin dəqiqliyi artdıqca, Çinin Smart İstehsalatının "qeyri-mümkün üçlüyü", səmərəliliyi və keyfiyyəti, keyfiyyətli rəqabət üstünlüyünün və keyfiyyəti qlobal ekran sənayesinə yeni bir sürət vuraraq əsas rəqabət üstünlüyünə çevrilir.
