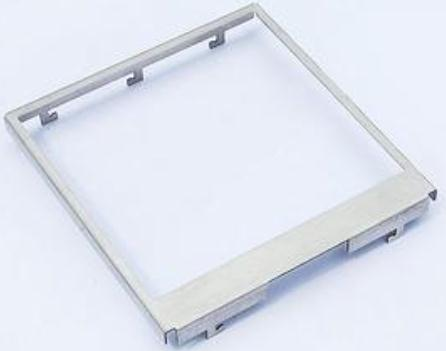

Bezel: LCD modullarında təməl quruluş komponentini təhlil etmək

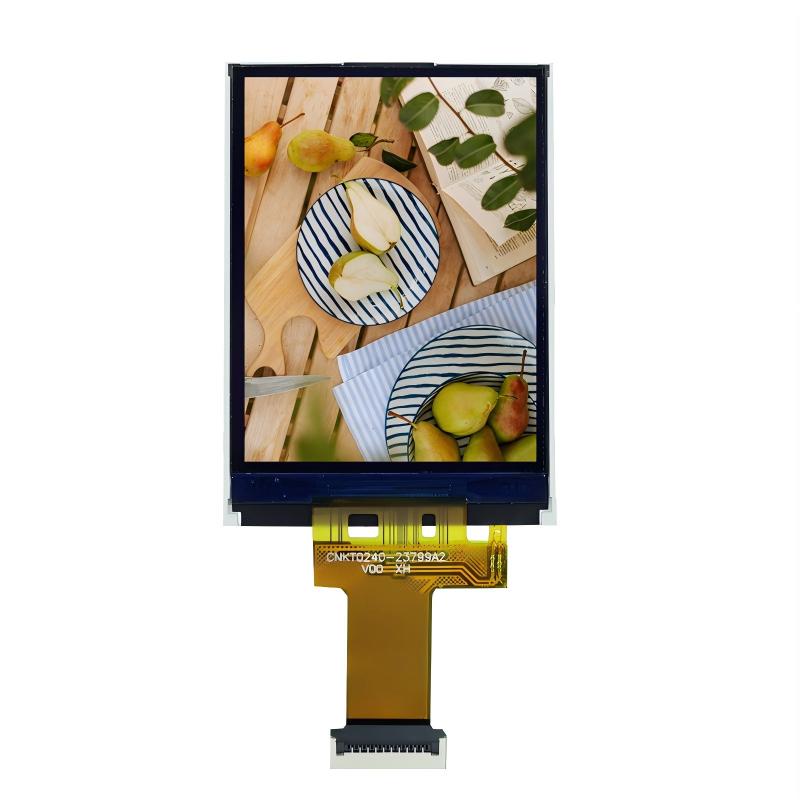

  Bir LCD modulu (LCM), ekran funksiyasını bağımsız bir modul halına gətirən inteqrasiya olunmuş bir məhsuldur. Bu, adətən bir LCD ekranı, PCB sürücüsü dövrə, arxa işığı, bağlayıcılar və zəruri struktur komponentlərindən ibarətdir. LCD ekran istehsalçıları olaraq, müxtəlif standart və xüsusi LCD ekranlarını tərtib edərkən və istehsal etdikdə, hər bir komponent özünəməxsus funksiyasına əsasən seçilir və optimallaşdırılır. Bezel (metal çərçivə və ya bezel kimi də deyilir) əsas struktur roluna xidmət edən belə fundamental aksessuardır.

I. Bir LCM-də bezelin ilkin funksiyaları

Bir LCD modulu daxilində, Bezel ilk növbədə üç əsas, lakin vacib fiziki funksiyanı yerinə yetirir:

Mexanik dəstək və fiksasiya

Bezel, LCM şüşəsi, PCB və arxa işığı kimi LCM-nin nisbətən kövrək daxili komponentləri üçün sərt xarici bir çərçivə təqdim edir. Metal materialı tərəfindən təklif olunan sərtlik, modulun deformasiya edilməsinə və ya nəqliyyat, montaj və ya istifadə zamanı struktur sabitliyini təmin edən stress səbəbindən və ya zədələnmənin qarşısını alır. Xüsusi bir LCD ekran üçün Bezelin ölçüləri və forması dəqiq şəkildə ümumi dizaynla uyğun olmalıdır.

Zəmin və elektromaqnitdən qorunma imkanı verir

Bir çox tətbiq ssenarilərində LCD modulları, elektromaqnit müdaxiləsinə müəyyən bir toxunulmazlıq səviyyəsinə sahib olmalıdırlar. Bezelin sistemin torpaq xəttinə düzgün birləşdirərək effektiv bir qoruyucu təbəqə meydana gəlir. Bu, xarici müdaxilənin daxili sürücü dövrə təsirini azaltmağa və modulun öz siqnal sızmasını və bununla da son məhsulun ümumi elektromaqnit uyğunluğunu (EMC) təkmilləşdirməsini yaxşılaşdırır.

Elektrik əlaqələrinin etibarlılığını təmin etmək

LCD panelini sürücü PCB-yə bağlamaq üçün keçirici elastomer bağlayıcıları (zebra zolaqları) istifadə edən dizaynlarda, Bezel, dəqiq ölçüləri və sıxma qüvvəsi vasitəsilə bu zolaqlar üçün vahid və sabit bir sıxılma təmin edir. Bu, ekranın çıxışının sabitliyinə birbaşa təsirli olan iki hissə arasındakı etibarlı elektrik keçiriciliyinin və sabit əlaqə müqavimətinin təmin edilməsinin açarıdır.

II. Bezel Material Seçimi: Balans mühəndisliyi təcrübəsi

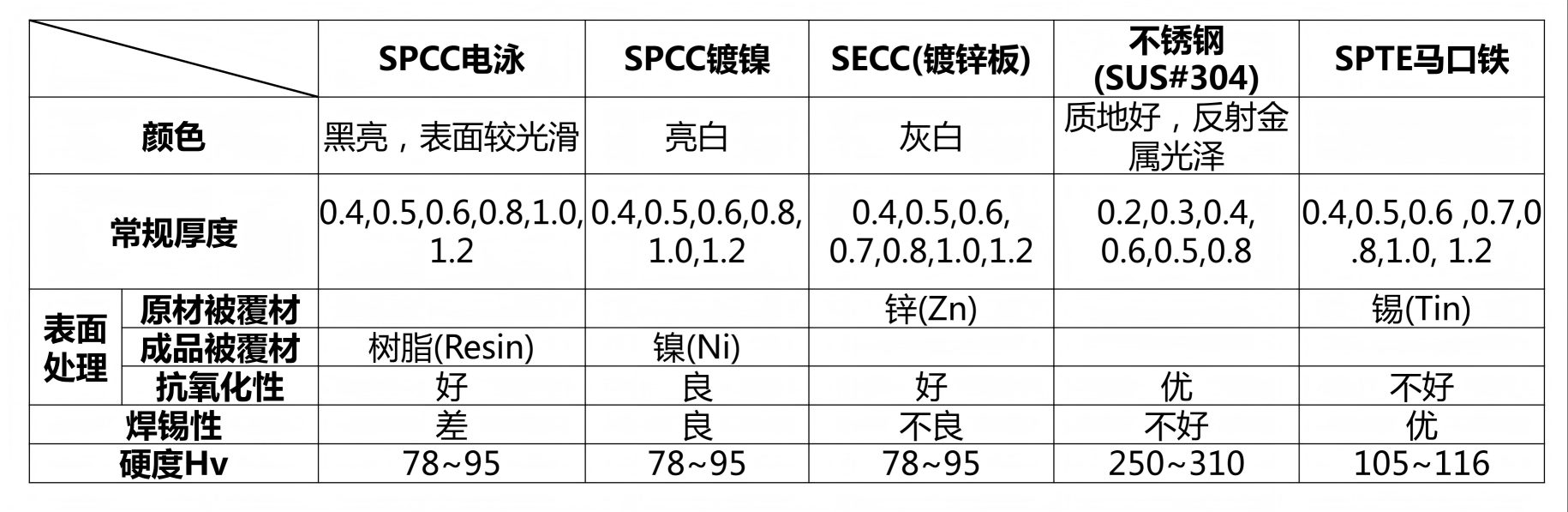

Bezelin performansı, dəyəri və uyğunluğu öz baza materialından və səthinin bitməsindən asılıdır. Uzunmüddətli istehsal təcrübəsinə əsaslanaraq, müxtəlif növ LCD modulları və tətbiq mühiti adətən aşağıdakı material seçmə məntiqinə uyğundur:

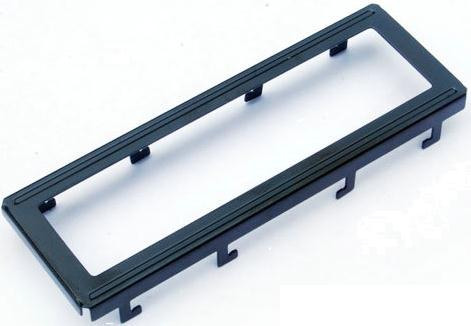

SPCC (qara elektroforezi ilə soyuq haddelenmiş polad)

Ən şərti və səmərəli seçim. Qiymətə həssas mono lcms və bəzi kiçik ölçülü TFT modullarında geniş istifadə olunur. Qara Elektroforezin sonu əsas pas müqavimətini və vahid bir qara görünüşü təmin edir, ancaq onun səthinin zəif lehimliliyi var.

SPCC (nikel örtüklü bitir)

Bezelin müəyyən hissələri (məsələn, montaj sancaqları kimi) əsas PCB-yə birbaşa lehimlənməlidir. Nikel örtüklü təbəqə daha yaxşı lehimləmə və oksidləşmə müqavimətini təklif edir.

SECC (sinklənmiş polad təbəqə)

Ümumiyyətlə daha böyük ölçülü TFT ekran modullarında istifadə olunur. Səthi sink təbəqəsi, onun səthinin birbaşa lehimləmə üçün ideal olmasına baxmayaraq, daha yüksək uzunmüddətli ekoloji etibarlılığa ehtiyacı olan məhsullar üçün əla antikorroziya xüsusiyyətləri verir.

CHP (tinclate)

Dizayn Bezelin lehimlənmələrə ehtiyacı olan çox sayda sancaqların olmasını və lehiminin birgə keyfiyyəti və səmərəliliyi vacib olduğu üçün seçilmişdir. Optimal lehimləmə təklif edir, ancaq baza materialının özü orta pas müqavimətinə malikdir.

Paslanmayan polad (məsələn, SUS304)

Tibbi, açıq və ya yüksək səviyyəli sənaye avadanlıqları kimi xüsusi tələblər olan sahələrdə tətbiq olunur. Bu ssenarilər, müstəsna korroziya müqaviməti, güc və təmizlik standartları olan material tələb edir, lakin dəyəri də xeyli yüksəkdir.

III. Praqmatik dizayn təfərrüatları

Bezel Dizayn praqmatik mühəndislik mülahizələrini təcəssüm etdirir. Tipik bir detal, Bezelin daxili boşluq ölçüləri, LCD şüşəsinin xarici ölçülərindən daha çox, hər tərəfdən 0,1-0.2mm daha böyükdür. Bu boşluq bir nəzarət deyil; Qaçılmaz istehsal və montaj tolerantları yerləşdirmək və LCD krekinqə səbəb ola biləcək temperatur dəyişiklikləri zamanı metal və şüşənin müxtəlif termal genişləndirmə əmsalları səbəbindən stresin inkişaf etməsinin qarşısını almaq məqsədi daşıyır.

Hər xüsusi LCD ekranının arxasında, tətbiq tələbləri, istehsal məqsədəuyğunluğu, struktur gücü və ümumi dəyəri arasında hərtərəfli ticarət yolu ilə nəticələnən praqmatik bir həll yolu olan bir bezel dizaynı var.

Rəy

CNK Electronics kimi LCD ekran istehsalçıları üçün etibarlı LCD modulu istehsal edən, Bezel kimi hər bir fundamental komponent üzərində hərtərəfli anlaşma və dəqiq nəzarət etmək deməkdir. Bezelin dəyəri qabaqcıl texnoloji anlayışlarda deyil, funksional tətbiqinin etibarlılıq və sabitliyində yerləşir. Bu möhkəm cəhətlərdən bu möhkəm dərk etməklə, bir standart bir məhsul və ya dərin xüsusi bir LCD-in nəzərdə tutulan tətbiqində sabit və davamlı şəkildə işlədiyimizi təmin edə bilərik.
