Dəqiq Bağlantı: LCM Ekran Modullarında Keçirici Rezin Konnektorların Texnologiyasının Deşifr edilməsi

Müasir ağıllı və bir-biri ilə əlaqəli dünyada aydın və etibarlı ekran interfeysləri insan-maşın qarşılıqlı əlaqəsinin təməl daşıdır. Bu təcrübənin əsas daşıyıcısı Maye Kristal Ekran Moduludur (LCM). Lcd displey istehsalçıları tərəfindən təqdim edilən əsas məhsul kimi LCM, maye kristal displey cihazını, sürücü IC, PCB, arxa işığı və struktur komponentləri vahid vahid vahidə birləşdirir və dövrə siqnallarını vizual görüntülərə çevirmək üçün tam funksiyaya nail olur. İstər standart məhsullar, istərsə də dərindən fərdiləşdirilmiş LCD ekranlar üçün, onların sabitliyi LCM daxilindəki hər bir əlaqə nöqtəsinin etibarlılığından başlayır. Bunların arasında zahirən sadə, lakin vacib komponent - keçirici rezin birləşdirici (çox vaxt zebra zolağı adlanır) LCD ekranı və dövrə lövhəsi arasında maneəsiz siqnal ötürülməsini təmin edən "görünməz körpü" kimi xidmət edir.

Keçirici rezin birləşdiricilər: LCM-lərin içərisindəki "Siqnal körpüsü"

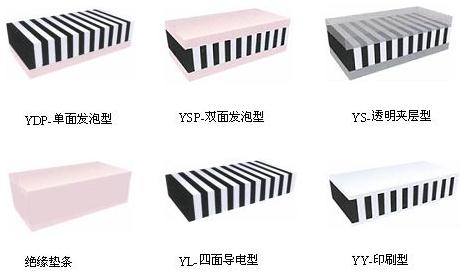

Keçirici və izolyasiya edən təbəqələrin növbə ilə laminasiyası ilə əmələ gələn keçirici rezin bağlayıcılar elastik sıxılma vasitəsilə LCD ekran və PCB arasında sabit elektrik əlaqəsini təmin edir. Onların performansı birbaşa ekran siqnalının bütövlüyünü və aydınlığını müəyyən edir.

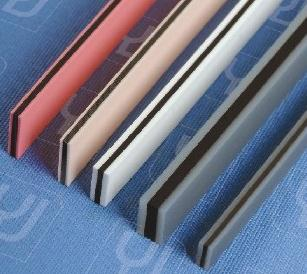

Material seçimi: Bərk silikon və köpük silikonunu balanslaşdırmaq sənəti

Bərk Silikon Material:Orta sərtlik (35°~45°) və aşağı qiymət təklif edir. Bununla belə, montaj mühitinin təmizliyinə əlavə diqqət tələb edən toz çəkə bilən statik elektrikə meyllidir.

Köpük Silikon Materialı:Köpüklənən silikondan hazırlanmışdır, daha yumşaq teksturaya malikdir (sərtlik 20°~30°), deformasiyaya daha yaxşı müqavimət göstərir və çirklənməyə daha az meyllidir. Yüksək təmizlik tələbləri olan dəqiq lcd modul tətbiqləri üçün daha uyğundur.

Dəqiq Dizayn Parametrləri: Etibarlı Əlaqələrin Təmin Edilməsi

1.Keçirici təbəqənin hündürlüyü:Ümumi meydançalar 0,05 mm, 0,1 mm və 0,18 mm-dir. Dizayn hər bir PCB yastığının ən azı 3 keçirici karbon təbəqəsi ilə təmasda olmasını təmin etməlidir (0,05 mm addım üçün 4-5 təbəqə tövsiyə olunur). Bu, xüsusi LCD ekranların dizaynında CNK tərəfindən ciddi şəkildə nəzarət edilən bir detaldır.

2.keçirici təbəqənin eni:0,4 mm-dən 1,0 mm-ə qədər olan eni birləşdiricinin sərtliyinə aiddir və ümumi sıxılma nisbətinin dizaynına təsir göstərir. CNK mühəndisləri modul strukturuna əsaslanaraq məqsədyönlü seçimlər edirlər (0,6 mm eni birləşdiricilər üçün adi haldır ≤2,0 mm, ≥2,0 mm olanlar üçün 0,8 mm).

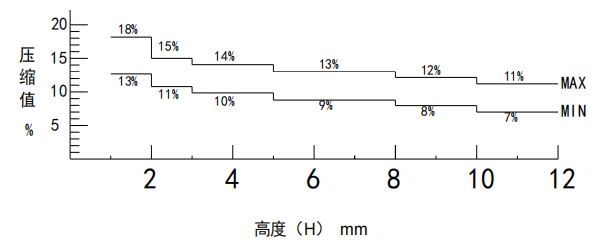

3.Sıxılma nisbətinə nəzarət:İdeal sıxılma nisbəti 10% ilə 15% arasında idarə olunur. 10%-dən aşağı nisbət qeyri-sabit kontakt empedansına, 15%-dən yuxarı isə konnektorun və ya PCB-nin deformasiyasına səbəb ola bilər. CNK uzunmüddətli etibarlılığa zəmanət verən montaj hündürlüyünün (h) dəqiq hesablanması ilə düzgün sıxılma miqdarını təmin edir.

Əsas monoxrom displeylərdən mürəkkəb HMI interfeyslərinə qədər hər bir LCD modulun etibarlılığı keçirici rezin bağlayıcılar kimi əsas komponentlərin dərindən dərk edilməsinə və dəqiq nəzarətinə əsaslanır. Təcrübəli lcd displey istehsalçısı olaraq, CNK Electronics siqnal ötürülməsində aşağı empedans və yüksək sabitliyi təmin etmək üçün yalnız material xüsusiyyətlərini və parametr dizaynını araşdırmır, həm də bu detalların mənimsənilməsini hərtərəfli fərdi LCD həllərinə qədər genişləndirir. Biz inanırıq ki, daha müstəsna ekran gələcəyinə doğru birlikdə irəliləyərkən, CNK və müştərilərimizi dəstəkləyən, texnoloji yeniliyi keyfiyyət etibarlılığı ilə birləşdirən bu görünməyən "dəqiq bağlantılar"dır.
