LCD Qara Texnologiyasının Kompleks Təhlili (1-ci Hissə): Struktur və Bağlantı, Ekranın Əsas Kodunun Kilidinin Açılması

Elektron cihazların hər yerdə mövcud olduğu müasir dünyada maye kristal displeylər (LCD) insan-maşın qarşılıqlı əlaqəsi üçün əsas interfeys rolunu oynayır və onların texniki imkanları cihazların istifadəçi təcrübəsini birbaşa müəyyən edir. Ağıllı geyilə bilən cihazlardan sənaye idarəetmə sistemlərinə, avtomobil displeylərindən istehlakçı elektronikasına qədər, müxtəlif ssenarilərdə LCD məhsulların arxasında ciddi şəkildə hazırlanmış struktur sxemləri və əlaqə texnologiyaları dayanır. Peşəkar fərdi LCD displey istehsalçısı və güclü LCD displey fabriki kimi CNK displey cihazlarının və HMI (İnsan-Maşın İnterfeysi) məhsullarının R&D, istehsalı və satışına həsr olunmuş ixtisaslaşmış və mürəkkəb yüksək texnologiyalı müəssisədir.

Bu gün biz ekran texnologiyasının əsas məntiqini anlamağa kömək etmək üçün LCD-lərin əsas əsaslarının dərin təhlilini aparacağıq.

I. Məhsulun Strukturu: Xüsusi Tərtib edilmiş Ekran Həlləri

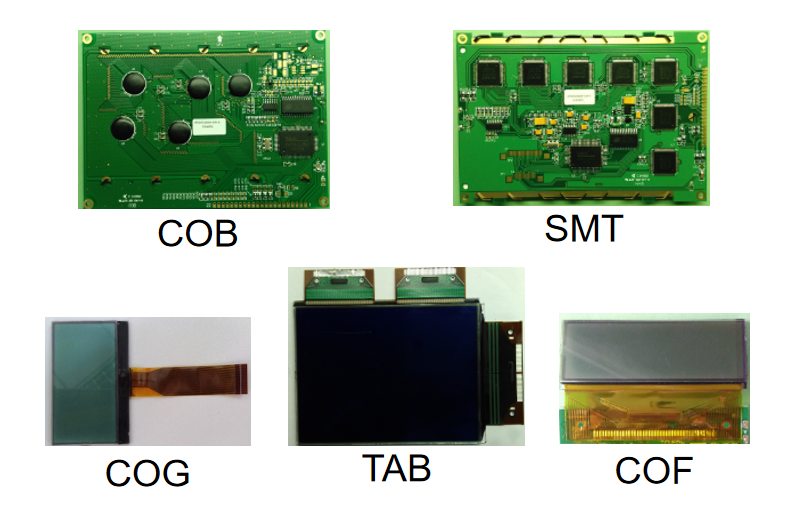

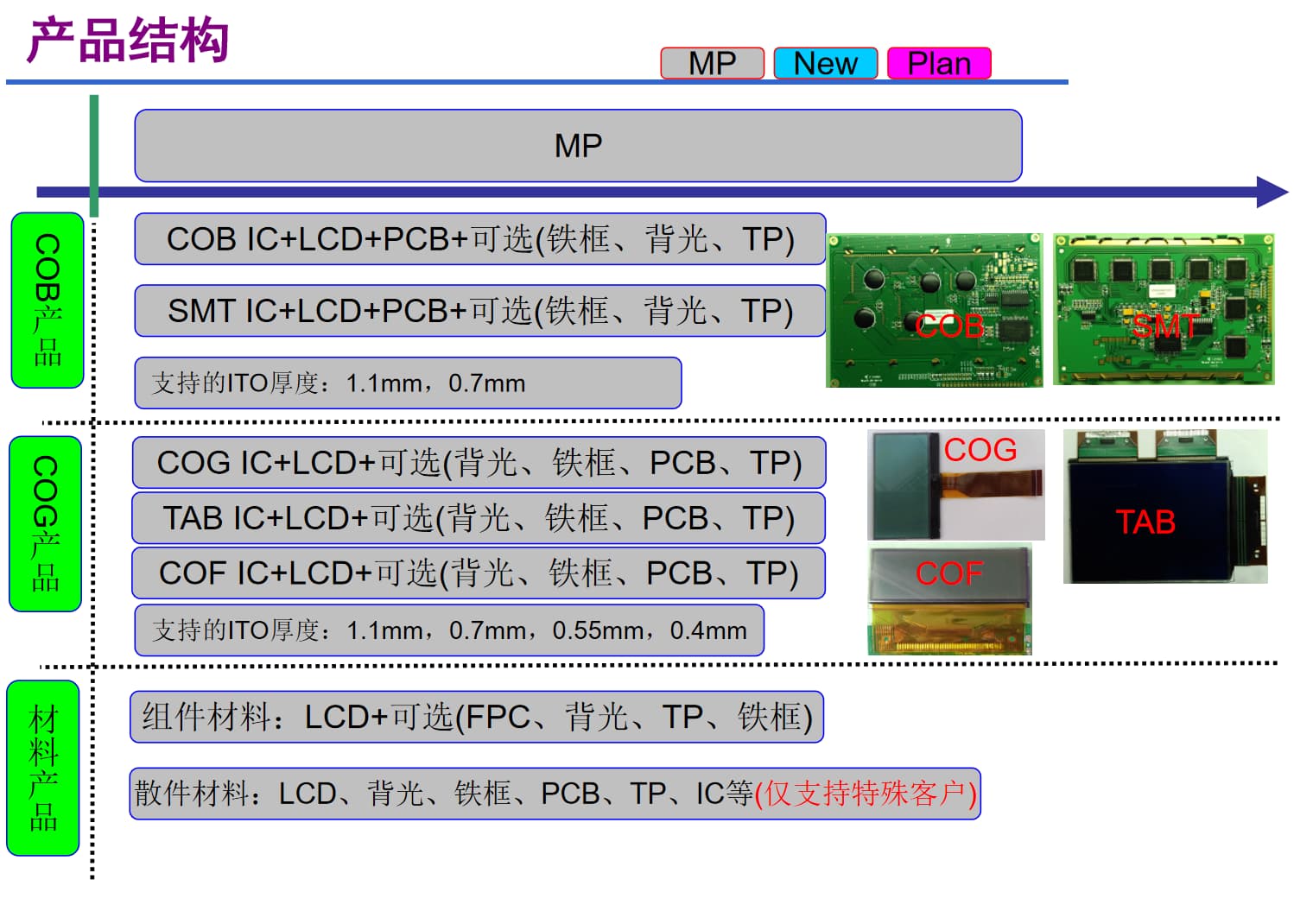

LCD-lərin məhsul strukturu hamıya uyğun deyil, tətbiq ssenarilərinə və performans tələblərinə uyğun olaraq fərdiləşdirilir. Təcrübəli displey istehsalı şirkəti olaraq CNK-nın əsas məhsullarına monoxrom LCD və monoxrom modullar, 0,96-15,6 düymlük TFT displey modulları, OLED modulları və HMI insan-maşın qarşılıqlı əlaqə modulları daxildir. Onun məhsul strukturu əsasən üç əsas məhsul kateqoriyasından və müxtəlif törəmə sxemlərdən ibarətdir:

1. İnteqrasiya edilmiş Məhsullar: Səmərəli və Sabit Əsas Seçimlər

•  COB məhsulları: "IC + LCD + PCB" əsas arxitekturasını qəbul edin və dəmir çərçivələr, arxa işıqlar və TP (Touch Panellər) kimi əlavə komponentlərlə təchiz oluna bilər. Yüksək inteqrasiya və güclü sabitliklə, sənaye nəzarəti və avtomobil avadanlığı kimi ciddi etibarlılıq tələbləri olan ssenarilərdə geniş istifadə olunur.
•  COG Məhsulları:"IC + LCD" əsasında onlar arxa işıqlar, dəmir çərçivələr, PCB və TP kimi aksesuarların çevik seçimini dəstəkləyir. Performansı təmin etməklə yanaşı, onlar struktur dizaynı sadələşdirir, onları ağıllı geyilə bilən cihazlar, kiçik portativ cihazlar və ciddi ölçü məhdudiyyətləri olan digər məhsullar üçün uyğun edir.
•  SMT/COF/TAB Məhsulları:SMT IC, COF IC və TAB IC-ni müvafiq olaraq LCD ilə, əlavə aksesuarlarla birlikdə orta və yüksək səviyyəli ekran ehtiyaclarını qarşılayın. Onların arasında COF və TAB sxemləri dar çərçivəli və yüksək keyfiyyətli məhsullarda üstündür

•  Komponent Materiallar:LCD-də mərkəzləşdirilmiş, onlar FPC (Çevik Çap Sxemləri), arxa işıqlar, TP-lər və dəmir çərçivələr kimi komponentlərlə birləşdirilə bilər və müştərilərə fərdiləşdirmə çevikliyi və montaj səmərəliliyini balanslaşdıran yarı inteqrasiya olunmuş həllər təqdim edir.
• Ehtiyat hissələrinin materialları:Yalnız xüsusi müştərilərin dərin fərdiləşdirmə ehtiyaclarını dəstəkləyən LCD, arxa işıqlar, dəmir çərçivələr, PCB-lər, TP-lər və IC-lər daxil olmaqla ehtiyat hissələrin tam dəstini təklif edin. Bu, fərdi LCD displey istehsalçısının çevik uyğunlaşma qabiliyyətini tam nümayiş etdirir və niş və fərdiləşdirilmiş ekran ssenariləri üçün uyğundur.

Qeyd etmək lazımdır ki, CNK-nin müxtəlif struktur sxemləri müxtəlif İTO qalınlıqlarını dəstəkləyir: COB və SMT sxemləri 1,1 mm və 0,7 mm qalınlıqları dəstəkləyir; COG, COF və TAB sxemləri daha da 0,55 mm və 0,4 mm-ə qədər uzanır. Daha nazik İTO qalınlığı cihazların miniatürləşdirilməsinə və yüngülləşdirilməsinə imkan verir, eyni zamanda LCD displey fabrikinin incə texniki gücünü əks etdirir.

II. Qoşulma üsulları: Effektiv Transmissiya "Körpü" Dizaynı

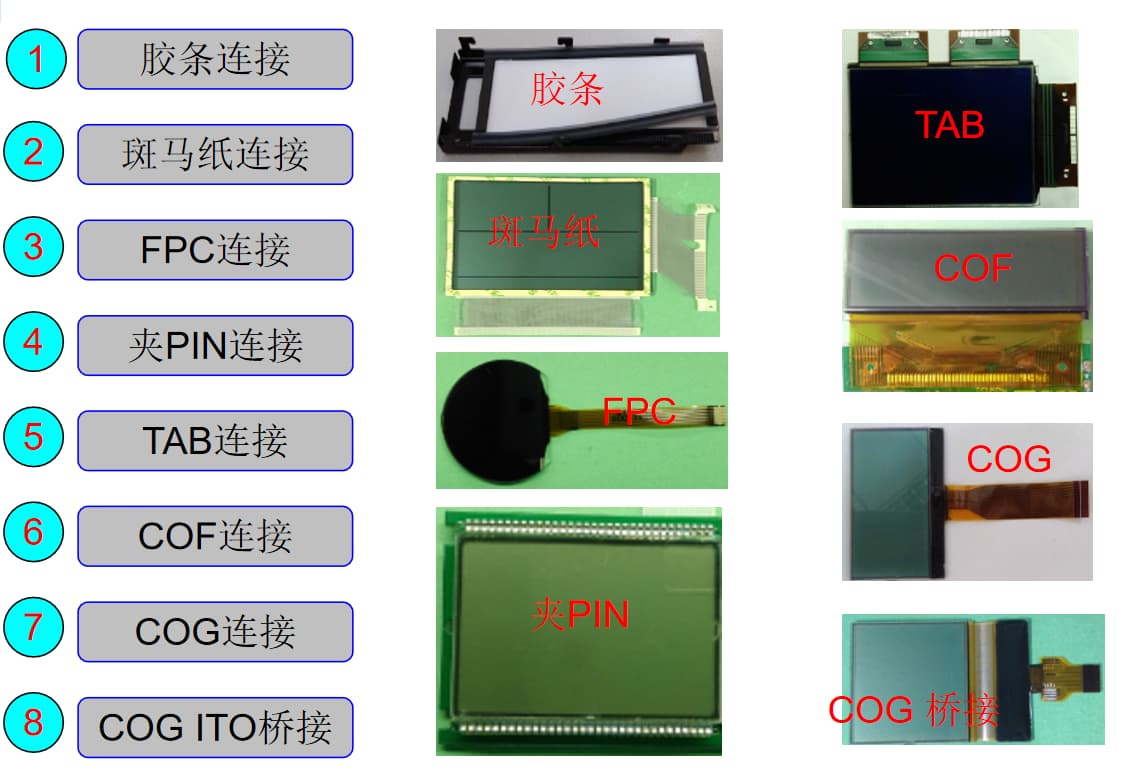

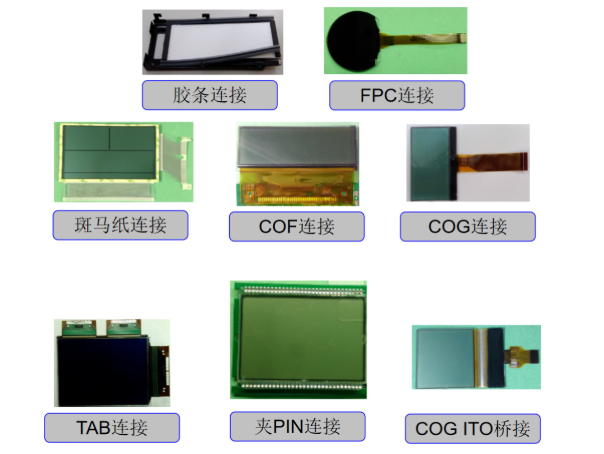

Əgər məhsulun strukturu LCD-nin “skeleti”dirsə, onda əlaqə üsulu onun vasitəsilə keçən “qan damarıdır” və siqnal ötürülməsinin sabitliyinə və məhsulun montaj rahatlığına birbaşa təsir göstərir. Peşəkar displey istehsalı şirkəti olaraq, CNK müxtəlif tətbiq ssenarilərini tam əhatə edən 8 əsas əlaqə metodunu mənimsəyir:

1. Əsas Bağlantı Sxemləri: Sadə, Etibarlı və Xərclərə Nəzarət edilə bilən ·

• Rezin zolaq bağlantısı:İstifadəsi asan və dəyəri azdır, qoşulma sabitliyinə aşağı tələbləri olan adi elektron cihazlar üçün uyğundur.
• Zebra Kağız Bağlantısı:Yaxşı keçiricilik və elastikliklə, kiçik struktur deformasiyaya uyğunlaşır və tez-tez kiçik LCD və PCB-ləri birləşdirmək üçün istifadə olunur.
•  Pin Klip Bağlantısı:Sökülməsi asan və sonrakı texniki xidmət üçün rahatdır, tez-tez sazlama və ya komponentlərin dəyişdirilməsini tələb edən avadanlıqlarda geniş istifadə olunur.

• FPC Bağlantısı:Çevik çap sxemləri ilə birləşərək, çoxbucaqlı və dar məkanlarda əlaqə yarada bilər və bu, onu ağıllı geyilə bilən cihazlar, qatlanan cihazlar və digər məhsullar üçün üstünlük təşkil edən sxemə çevirir.
• TAB Bağlantısı:Sürücü IC-ni TAB (Anizotrop keçirici film) vasitəsilə birbaşa LCD-yə bağlayır, əlaqə qovşaqlarını azaldır və ötürmə səmərəliliyini və sabitliyini artırır.
• COG bağlantısı:IC-ni LCD-nin şüşə substratına birbaşa bağlayır, məhsulun ölçüsünü əhəmiyyətli dərəcədə azaldır və yüksək səviyyəli portativ cihazlar üçün əsas əlaqə üsulu olan inteqrasiyanı yaxşılaşdırır.
• COF Bağlantısı:IC çevik bir film üzərində qablaşdırılır və daha sonra dar çərçivələrin və yüksək qətnamələrin ekran ehtiyaclarına uyğunlaşaraq həm elastiklik, həm də yüksək inteqrasiyanı özündə əks etdirən LCD-yə yapışdırılır.
• COG ITO Körpü:Xüsusi körpü dizaynı siqnal ötürülməsi yolunu daha da optimallaşdırır, böyük ölçülü və yüksək keyfiyyətli LCD displeylərdə əla performans göstərir.

Zəngin struktur sxemlərinə və etibarlı əlaqə texnologiyalarına güvənən CNK, Çin TFT displeyləri sahəsində yüksək keyfiyyətli müəssisə kimi müxtəlif sənaye sahələri üçün davamlı olaraq yüksək keyfiyyətli ekran həlləri təqdim edir. Növbəti məqalədə biz LCD-lərin tip təsnifatını və ekran rejimlərini araşdırmağa davam edəcəyik, buna görə də bizi izləməyə davam edin!
