LCM Arxa işığı: Plastik Çərçivənin və İkitərəfli Lentin Kritik Rolları

Müasir displey texnologiyasında maye kristal ekran (LCD ekran) əsas komponent kimi xidmət edir və onun ümumi performansı əsasən onun arxasında quraşdırılmış moduldan - LCM (LCD Modulu) asılıdır. LCM maye kristal displey cihazını, idarəedici sxemi, struktur komponentləri və arxa işığı tam modula birləşdirir, arxa işığın parlaq effekti birbaşa ekranın son vizual keyfiyyətini təyin edir. Arxa işığın mürəkkəb strukturunda plastik çərçivə və ikitərəfli lent kimi komponentlər modulun sabitliyini və optik performansını birlikdə təmin etmək üçün optik filmlər və işıq mənbələri kimi əsas hissələrlə sinerji işləyir.

Arxa işıq: Ekran vizuallarının təməli

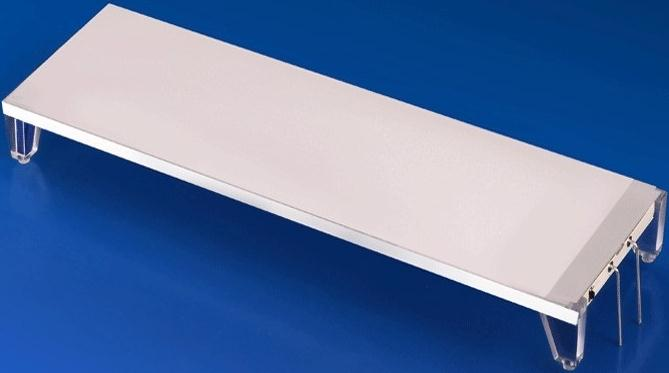

Arxa işıqlandırma (BackLight) maye kristal ekranın arxasında yerləşir və onun əsas funksiyası nöqtə işıq mənbələrini vahid və parlaq səth işıq mənbələrinə çevirməkdir. Onun optik dizaynı bilavasitə bütün modulun parlaqlıq vahidliyinə, kontrastına və rəng performansına təsir göstərir ki, bu da rəngli displey modulları (TFT displey modulu) üçün xüsusilə vacibdir. Tipik bir işıqlandırma işıq mənbəyindən, işıq bələdçi lövhəsindən, çoxlu optik plyonkalardan, struktur plastik çərçivədən və bütün diqqətlə birləşdirilən işıqlandırma lövhəsindən ibarətdir. Çində bir çox aparıcı LCD displey istehsalçıları tərəfindən bu sahədə davamlı yeniliklər hər bir komponentin rolunun dərindən dərk edilməsinə əsaslanır.

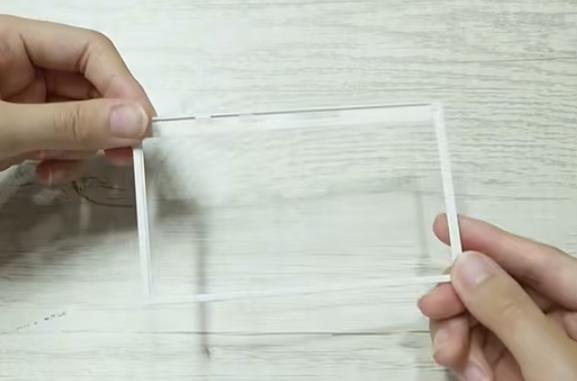

Plastik Çərçivə: Optika və Strukturun İkili Mühafizəçisi

Plastik çərçivə arxa işığın skeleti kimi xidmət edir, təkcə əsas mexaniki dəstək və qoruma təmin etmir, həm də mühüm optik idarəetmə funksiyalarını yerinə yetirir. Material seçimi birbaşa müxtəlif məhsul dizaynlarına uyğunlaşdırılır:

URZ2501 Material:Kontrastı və rəng saflığını artırmaq üçün orta və yüksək səviyyəli rəngli displey modullarında (TFT displey modulu) adətən istifadə olunan əla əks etdirən və işığı bloklayan xüsusiyyətlər təklif edir.

PC Ağ Materialı:Tez-tez yan işıqlı arxa işıq dizaynlarında istifadə olunur, bu da LCD ekranların incə profilini asanlaşdırır.

PC Ağ + Fiberglas Material:Ciddi etibarlılıq tələbləri olan sənaye mühitləri üçün uyğun olan, altdan işıqlandırılan arxa işıqlı məhsulların struktur sərtliyini artırır.

Fərdi LCD ekranları əhatə edən layihələrdə plastik çərçivənin dizaynı və material seçimi xüsusi optik effektlərə və mexaniki xüsusiyyətlərə nail olmaq üçün açardır.

İki tərəfli lent: Gizli Yapışqan və İşıq Bloklama Mütəxəssisi

İki tərəfli lent LCM montajında ​​"yapışqan" kimi əvəzsiz rol oynayır. O, işıq bələdçi lövhəsi, diffuziya filmi və parlaqlığı artıran film kimi daxili optik filmlərin qorunmasına və sonda arxa işığın LCD ekrana möhkəm bağlanmasına cavabdehdir.

Adi iki tərəfli lent:Müxtəlif substratlarda (məsələn, substratsız, PET) və qalınlıq seçimlərində (0,03-0,30 mm) mövcuddur. COG strukturlu LCD ekranları birləşdirərkən, uyğun qalınlıqda ikitərəfli lentin seçilməsi təzyiqi effektiv şəkildə yumşalda və ekranda ağ ləkələrin yaranmasının qarşısını ala bilər.

Qara-Ağ İki tərəfli lent:Bu, işığın bloklanması üçün qara tərəfi və əks olunması üçün ağ tərəfi olan, eyni vaxtda üç yapışma, işığın bloklanması və əks olunması vəzifəsini yerinə yetirən funksional materialdır. O, tez-tez rəngli displey modullarının (TFT displey modulu) effektiv ekran sahəsini təyin etmək və çevik sxemləri (FPC) qorumaq üçün istifadə olunur ki, bu da onu ekran sərhədlərinin aydınlığını və ümumi etibarlılığını artırmaq üçün vacib komponentə çevirir.

Nəticə

LCM-nin dəqiq sistemi daxilində, işıq yayan LED-lərdən və işıq istiqamətləndirici lövhələrdən tutmuş bərkidici plastik çərçivələrə və ikitərəfli lentə qədər hər bir komponent unikal və əvəzolunmaz funksiya daşıyır. Onlar dəqiq koordinasiyada birlikdə işləyirlər və hər hansı bir əlaqənin olmaması və ya qüsuru ümumi performansa və etibarlılığa təsir edəcəkdir. Plastik çərçivənin və ikitərəfli lentin dəyəri dəqiq olaraq onların arxa işığı və LCD ekran kimi digər əsas komponentlərlə əvəzolunmaz sinerjisindədir və birlikdə sabit, səmərəli və yüksək keyfiyyətli displey modulunun əsasını təşkil edir.
